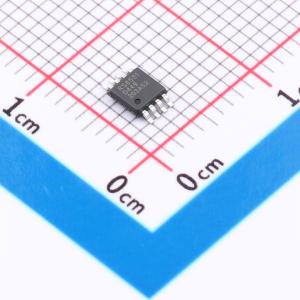

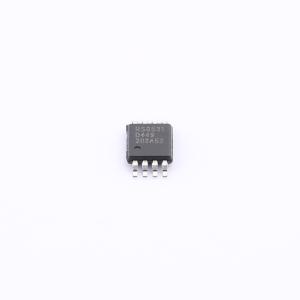

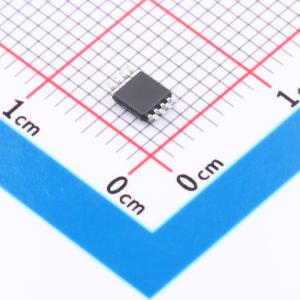

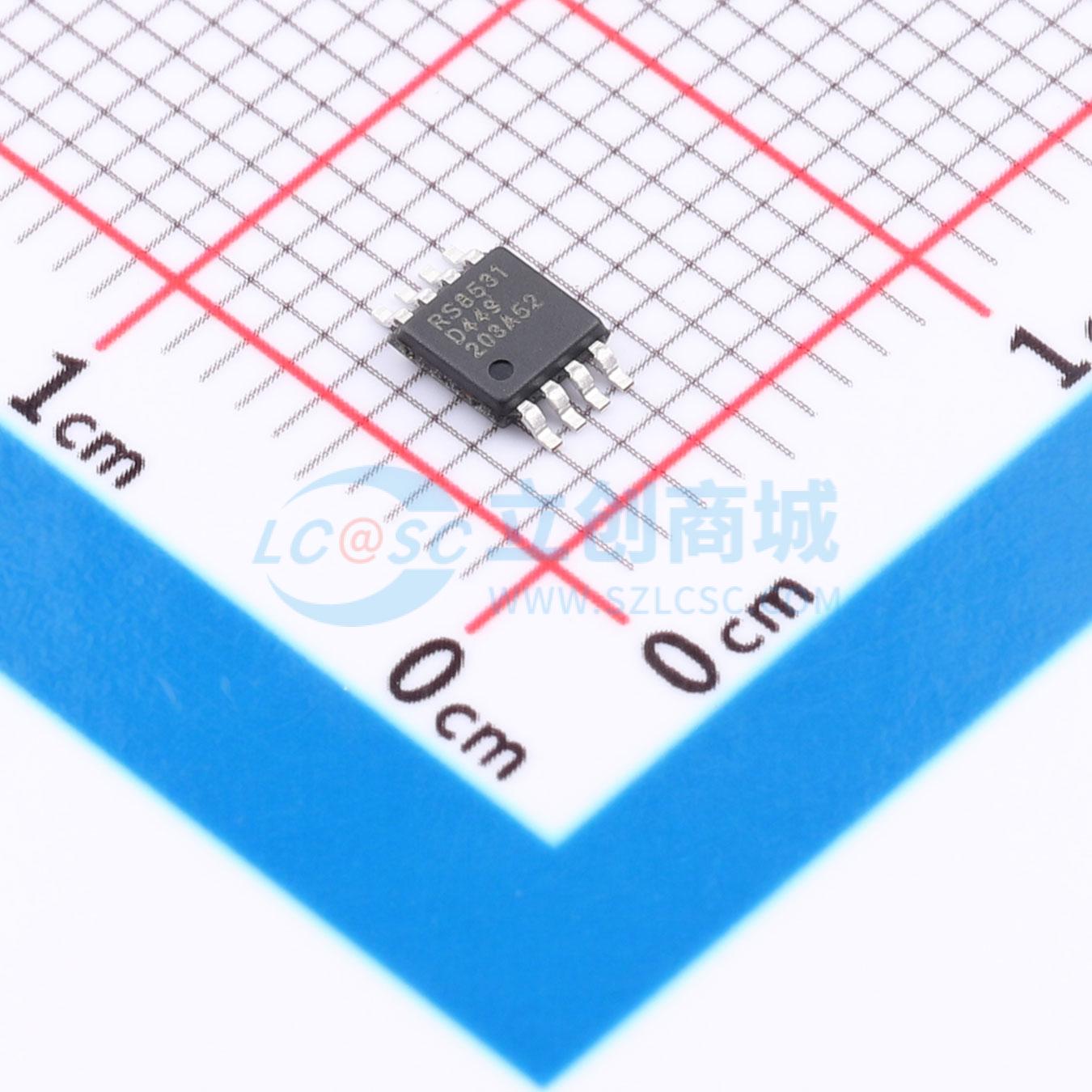

RS8531XM
精密、超低噪声、轨到轨输入输出、零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8531XM
- 商品编号
- C50202007
- 商品封装
- MSOP8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.1V；1.1V~2.75V | |
| 输入失调电压(Vos) | 1.2uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 增益带宽积(GBW) | 3.7MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 125dB | |
| 输入电压噪声密度(eN) | 5.5nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；内置补偿；零漂移/自动稳零；反相位输入保护 |
商品概述
RS8531/RS8532 是超低噪声、零漂移运算放大器，具备轨到轨输入和输出摆幅。其失调电压为 ±1.2 μV，失调电压漂移为 ±0.1 μV/°C，典型噪声为 0.15 μVₚ₋ₚ（0.1Hz 至 10Hz），非常适合无法容忍误差源的应用。RS8531/RS8532 具有 2.2 V 至 5.5 V 的宽工作电源范围、高增益以及出色的共模抑制比和电源抑制比规格，使其成为需要精密放大低电平信号应用的理想选择，例如位置和压力传感器、应变计和医疗仪器。RS8531/RS8532 的工作温度范围扩展至工业级（-40°C 至 +125°C）。RS8531 提供 SOT23-5 和 MSOP8 封装。RS8532 提供 SOP8 和 MSOP8 封装。
商品特性
- 低失调电压：典型值 ±1.2 μV
- 低失调电压漂移：典型值 ±0.1 μV/°C
- 低噪声：0.1Hz 至 10Hz 频带内为 0.15 μVₚ₋ₚ
- 开环增益：典型值 140 dB
- 共模抑制比：典型值 125 dB
- 电源抑制比：典型值 125 dB
- 增益带宽积：3.7 MHz
- 单电源工作：2.2 V 至 5.5 V
- 双电源工作：±1.1 V 至 ±2.75 V
- 轨到轨输入和输出
- 单位增益稳定
应用领域
- 热电偶/热电堆
- 称重传感器和桥式传感器
- 精密仪器
- 电子秤
- 医疗仪器
- 手持式测试设备
