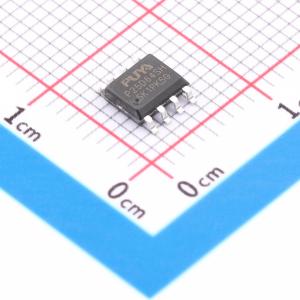

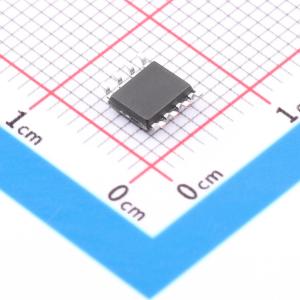

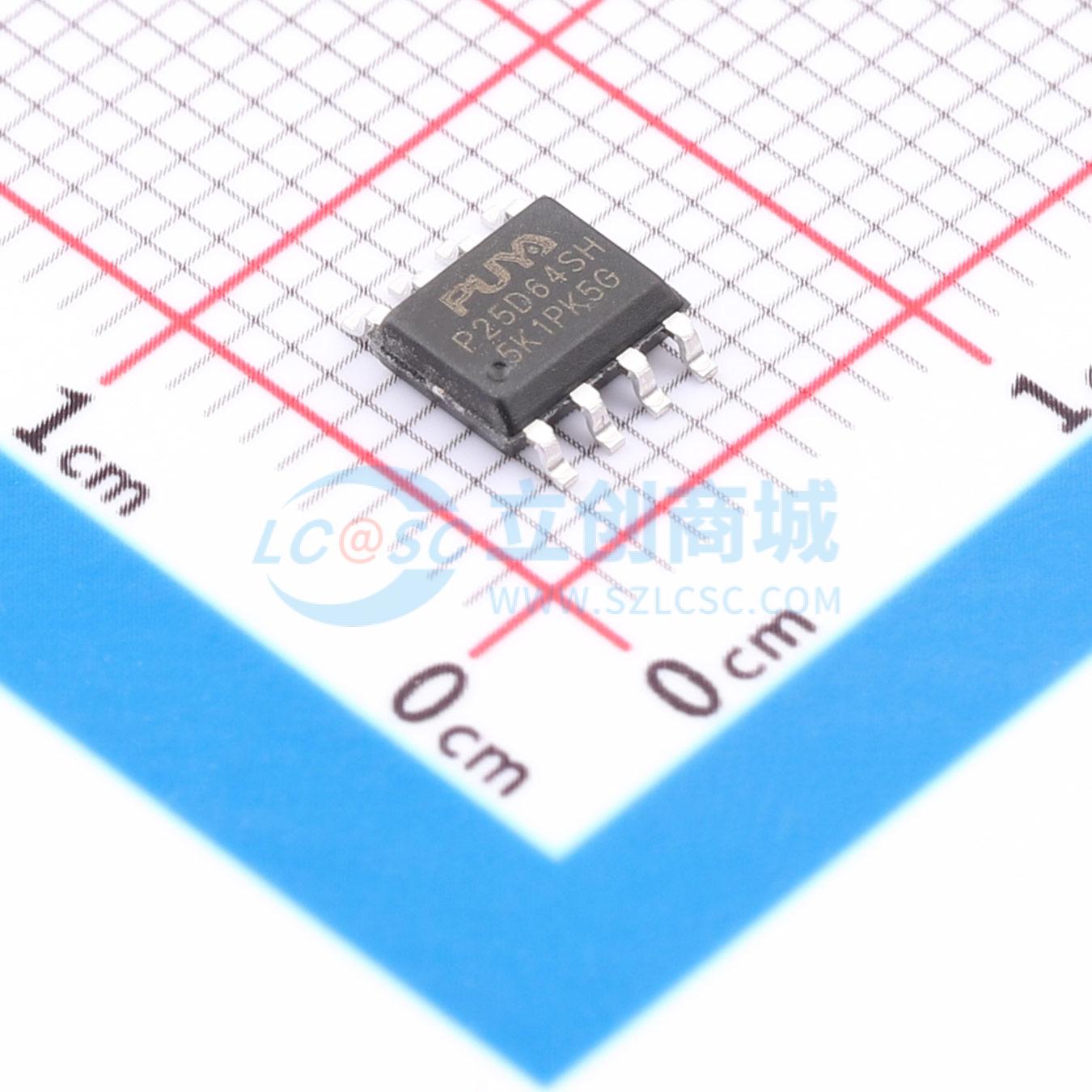

P25D64SH-SSH-IT

超低功耗64M位串行多I/O闪存存储器

描述: 是串行接口闪存设备，适用于各种基于消费的高容量应用，程序代码从闪存映射到嵌入式或外部RAM中执行。灵活的擦除架构，页面擦除粒度使其也适用于数据存储，无需额外的数据存储设备。擦除块大小经过优化，可满足当今代码和数据存储应用的需求，提高内存空间使用效率。包含额外的3×1024字节安全寄存器，带OTP锁，可用于设备序列化、系统级电子序列号存储、锁定密钥存储等。支持在2.3V至3.6V的宽电源电压范围内进行读取、编程和擦除操作，编程和擦除无需单独的电压。
品牌名称: PUYA(普冉)
商品型号: P25D64SH-SSH-IT
商品编号: C50201875
商品封装: SOP-8-150mil
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	写周期时间(Tw)	8ms
	页写入时间(Tpp)	2ms
	块擦除时间(tBE)	16ms
	数据保留 - TDR(年)	10年
	工作温度	-40℃~+85℃
	功能特性	硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位

商品概述

P25D64SH 是一款串行接口闪存器件，专为各种大批量消费类应用而设计，在这些应用中，程序代码从闪存映像到嵌入式或外部 RAM 中执行。该器件灵活的擦除架构及其页面擦除粒度，使其同样非常适合数据存储，无需额外的数据存储设备。该器件的擦除块尺寸经过优化，以满足当今代码和数据存储应用的需求。通过优化擦除块的大小，可以更高效地利用存储空间。由于某些代码模块和数据存储段必须单独驻留在其自身的擦除区域中，因此可以大大减少采用大扇区和大块擦除闪存器件时产生的浪费和未使用的存储空间。这种提高的存储空间效率允许在保持相同整体器件密度的同时，添加额外的代码例程和数据存储段。该器件还包含额外的 3×1024 字节带 OTP 锁（一次性可编程）的安全寄存器，可用于诸如器件序列化、系统级电子序列号存储、锁定密钥存储等目的。该器件专为在许多不同系统中使用而设计，支持在 2.3V 至 3.6V 的宽电源电压范围内进行读取、编程和擦除操作。编程和擦除无需单独的电压。

商品特性

单电源供电，范围 2.3V 至 3.60V
工业级温度范围 -40℃ 至 85℃
兼容串行外设接口：模式 0 和模式 3
支持单路和双路 SPI
灵活的代码和数据存储架构
统一的 256 字节页编程
统一的 256/512/1024 字节页擦除
统一的 4K 字节扇区擦除
统一的 32K/64K 字节块擦除
支持全芯片擦除
通过 WP 引脚硬件控制保护扇区的锁定
一次性可编程安全寄存器
3×1024 字节带 OTP 锁的安全寄存器
每个器件具有 128 位 ID
快速的编程和擦除速度
符合 JEDEC 标准的制造商和器件 ID 读取方法
超低功耗
高可靠性
行业标准绿色封装选项

应用领域

消费类应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	NOR FLASH
	接口类型	SPI
	存储容量	64Mbit
	时钟频率(fc)	120MHz
	工作电压	2.3V~3.6V
	待机电流	10uA
	擦写寿命	100000次
