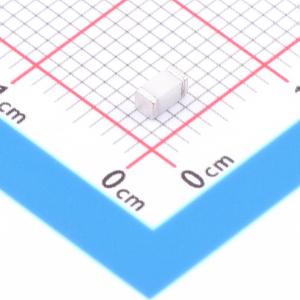

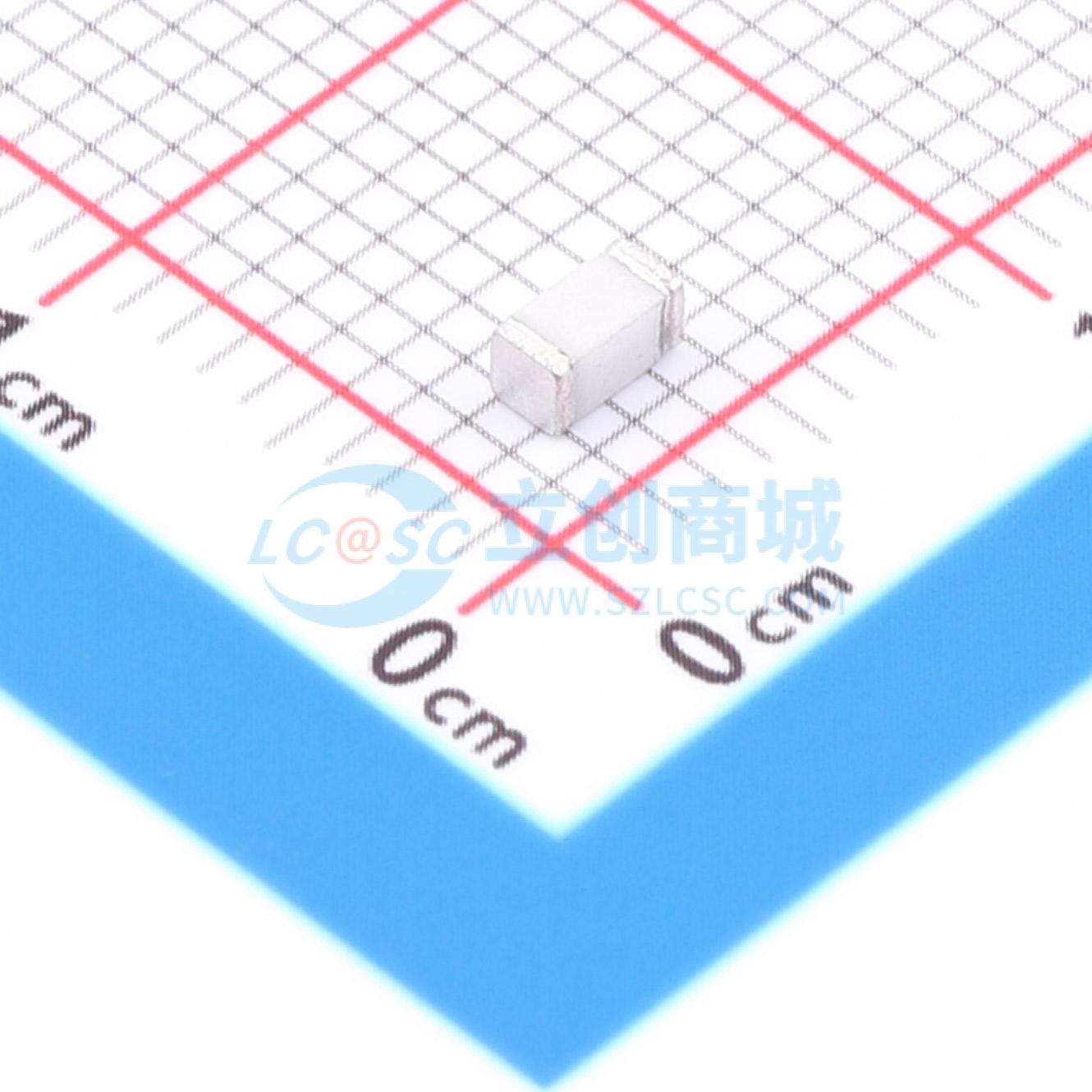

KSMD3216-90N
90V 500A 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GDT（气体放电管）放置在敏感电信设备（如电源线、通信线、信号线和数据传输线）的前面并与之并联，以帮助保护它们免受可能由雷击和设备开关操作引起的瞬态浪涌电压的损坏。这些设备在正常运行时不会影响信号。然而，在发生过电压浪涌（如雷击）时，GDT会切换到低阻抗状态，并将能量从敏感设备转移。GDT提供高水平的浪涌保护、宽电压范围、低电容，以及多种外形尺寸，包括新的表面贴装器件，这使其适用于主配线架（MDF）模块、高数据速率电信应用（如ADSL、VDSL）和电源线上的浪涌保护。其低电容还可减少信号失真。当与自恢复保险丝器件配合使用时，它们可以帮助设备制造商满足严格的安全法规标准。
- 品牌名称
- KUU
- 商品型号
- KSMD3216-90N
- 商品编号
- C50201843
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.085366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 90V | |
| 精度 | ±30% | |
| 脉冲放电电流 | 500A | |
| 极间电容 | 0.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 750V | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 1.6mm |
商品概述
气体放电管（GDT）并联安装在敏感电信设备（如电源线、通信线、信号线和数据传输线）的前端，用于保护设备免受由雷击和设备开关操作可能引起的瞬态浪涌电压造成的损害。这些器件在正常工作时不影响信号。然而，当发生过压浪涌（如雷击）时，GDT会切换到低阻抗状态，将能量从敏感设备旁路分流。我们的GDT提供高水平的浪涌保护、宽电压范围、低电容以及多种外形规格（包括新型表面贴装器件），使其适用于主配线架（MDF）模块、高速率数据电信应用（例如ADSL、VDSL）以及电源线上的浪涌保护等应用。其低电容特性还能减少信号失真。当与PolySwitch器件配合用于协调电路保护方案时，它们可以帮助设备制造商满足严格的安全法规标准。
商品特性
- 稳定的击穿电压
- 高绝缘电阻
- 高额定电流
- 低电容（≤0.5pF）
- 在整个寿命期内性能稳定
- 强大的吸收瞬态电流能力
- 快速响应时间
- 符合RoHS标准
- 标准尺寸：3.2mm × 1.6mm × 1.6mm
- 符合J-STD-020标准，达到MSL 1级
- 存储和工作温度：-40°C ~ +90°C
应用领域
- 中继器
- 调制解调器
- 用户保护
- 电话接口
- 线路卡
- 数据通信设备
- 线路测试设备
- 分支交换机
- 报警系统
- 调谐器
- 天线保护
