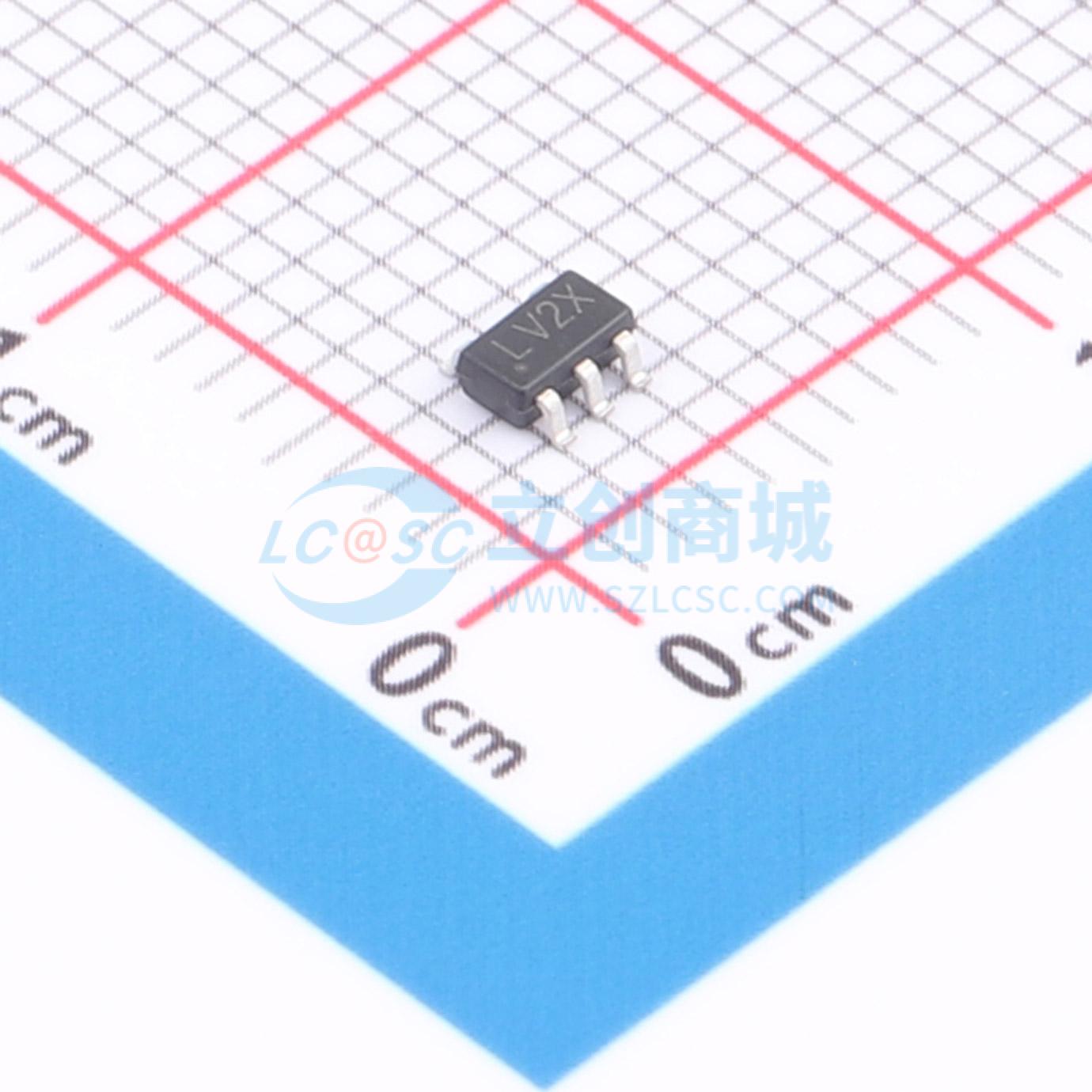

Y6212B-33M5R

3.3V 300mA 6.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高精度、低噪声的CMOS LDO稳压器。提供低输出噪声、高纹波抑制比、低压差和极快的开启时间，非常适合当今前沿的手机。内部包括参考电压源、误差放大器、驱动晶体管、限流器和相位补偿器。输出电压通过电流微调设置，电压可在0.9V至5.0V范围内以100mV的步长选择。当CE输入引脚为低电平时，快速放电通道可以通过，内置下拉电阻将输出电压拉低，具有快速放电功能。还与低ESR陶瓷电容完全兼容，可降低成本并提高输出稳定性。即使在频繁的负载波动期间，由于在很宽的频率范围内具有出色的瞬态响应性能和高PSRR，也能保持这种高水平的输出稳定性。CE功能允许关闭稳压器的输出，从而大大降低功耗。
品牌名称: YONGYUTAI(永裕泰)
商品型号: Y6212B-33M5R
商品编号: C50201848
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.073684克(g)

商品参数

商品概述

Y6212B系列是高精度、低噪声的CMOS低压差线性稳压器。该系列具备低输出噪声、高纹波抑制比、低压差和极快的启动时间，非常适合当今尖端的移动电话应用。其内部集成了基准电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。Y6212B的输出电压通过电流修调设定，可在0.9V至5.0V范围内以100mV步进选择。当CE输入引脚为低电平时，快速放电通道导通，内置的下拉电阻会将输出电压拉低，实现快速放电功能。该系列还完全兼容低ESR陶瓷电容，有助于降低成本并提升输出稳定性。即使在频繁的负载波动期间，得益于优异的瞬态响应性能和在宽频率范围内实现的高电源抑制比，也能维持高水平的输出稳定性。CE功能允许关闭稳压器输出，从而大幅降低功耗。

商品特性

低功耗：10μA（典型值）
低压差：0.11V@100mA@VOUT=2.8V（典型值）
待机模式电流：0.1μA
低温度系数
良好的线性调整率：0.05%/V
高纹波抑制：75dB@100Hz（典型值）
高输入电压（最高6.5V）
输出电压精度：容差±2%
SOT-23-5封装

应用领域

电池供电设备
通信设备
移动电话
便携式游戏机
相机与摄像机
基准电压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(100Hz)
	压差	110mV@(100mA)

	属性	参数值
	静态电流(Iq)	10uA
	噪声	-
	功能特性	使能控制；输出放电
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
