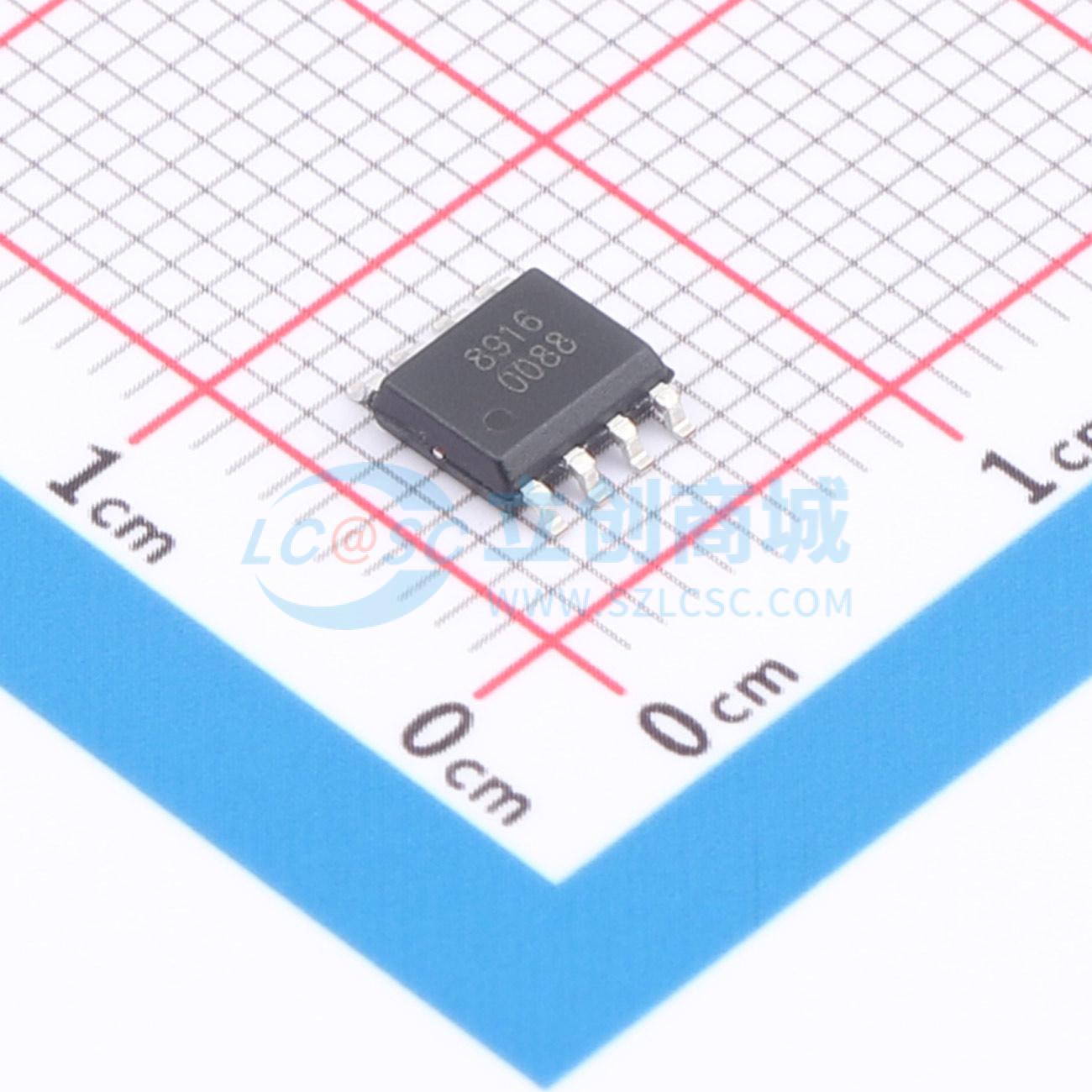

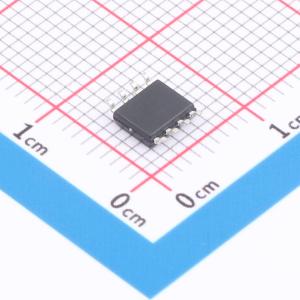

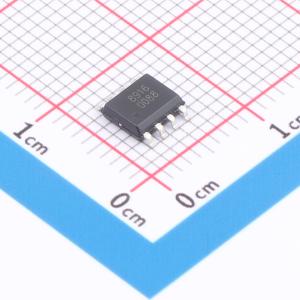

Y8916

电池供电的2 - 6节有刷直流电机驱动电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到9.6V），最大持续输出电流达到1.5A，最大峰值输出电流达到3A。该驱动电路内置过热保护电路
品牌名称: YONGYUTAI(永裕泰)
商品型号: Y8916
商品编号: C50201849
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.149克(g)

商品参数

商品概述

该器件为电池供电的玩具、低压或电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。其内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适用于驱动有刷直流马达或步进马达的一个绕组。该器件具备2V至9.6V的宽工作电压范围，最大持续输出电流达1.5A，最大峰值输出电流达3A。器件内置过热保护电路。当驱动电流远大于最大持续电流时，芯片结温会迅速升高，一旦超过典型值130℃的设定点，内部电路将立即关断输出功率管以切断负载电流，防止因温度持续升高引发安全隐患。内置的温度迟滞电路确保器件在恢复到安全温度后才允许重新控制。

商品特性

低待机电流（小于0.1μA）
低静态工作电流
集成的H桥驱动电路
内置防共态导通电路
低导通内阻的功率MOSFET管
持续输出电流：1.5A
峰值输出电流：3A
内置含迟滞效应的过热保护电路

应用领域

2~6节AA/AAA干电池供电的玩具马达驱动
2~6节镍氢/镍镉充电电池供电的玩具马达驱动
1~2节锂电池供电的马达驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	1.5A
	峰值电流	3A
	工作电压	3V~9.6V

	属性	参数值
	接口类型	-
	导通电阻	-
	静态电流(Iq)	45uA
	工作温度	-20℃~+85℃
	功能特性	主动制动功能；交错导通保护
