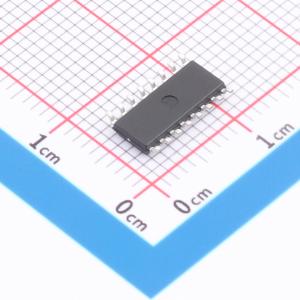

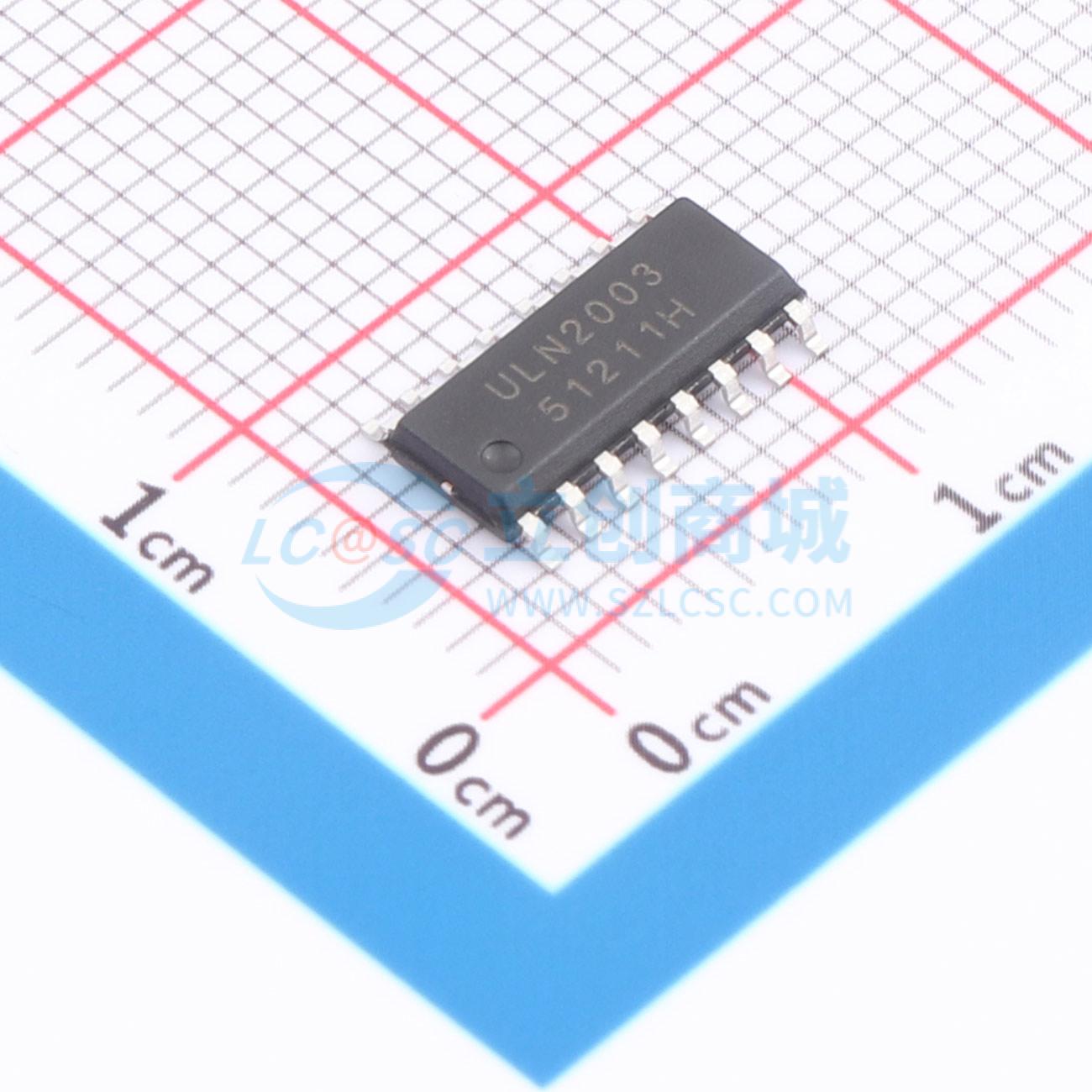

ULN2003
高压大电流达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高压大电流达林顿晶体管阵列，每个阵列包含七个集电极开路共发射极对。每对额定电流为 500mA。包含用于电感负载驱动的抑制二极管，输入和输出引脚相对，以简化电路板布局。能够驱动各种负载，包括螺线管、继电器、直流电机、LED 显示屏、灯丝灯、热敏打印头和高功率缓冲器。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- ULN2003
- 商品编号
- C50201833
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+105℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2003是高电压、高电流达林顿晶体管阵列，每个阵列包含七个开集电极共发射极对。每对的额定电流为500mA。包含抑制二极管用于驱动感性负载，输入和输出引脚相对排列以简化电路板布局。这些器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED显示器、白炽灯、热敏打印头和高功率缓冲器。ULN2003提供小型16引脚封装（SOP-16）。
商品特性
- 500mA额定集电极电流（单路输出）
- 高电压输出，达50V
- 输出钳位二极管
- 输入兼容多种逻辑类型
- 继电器驱动应用
