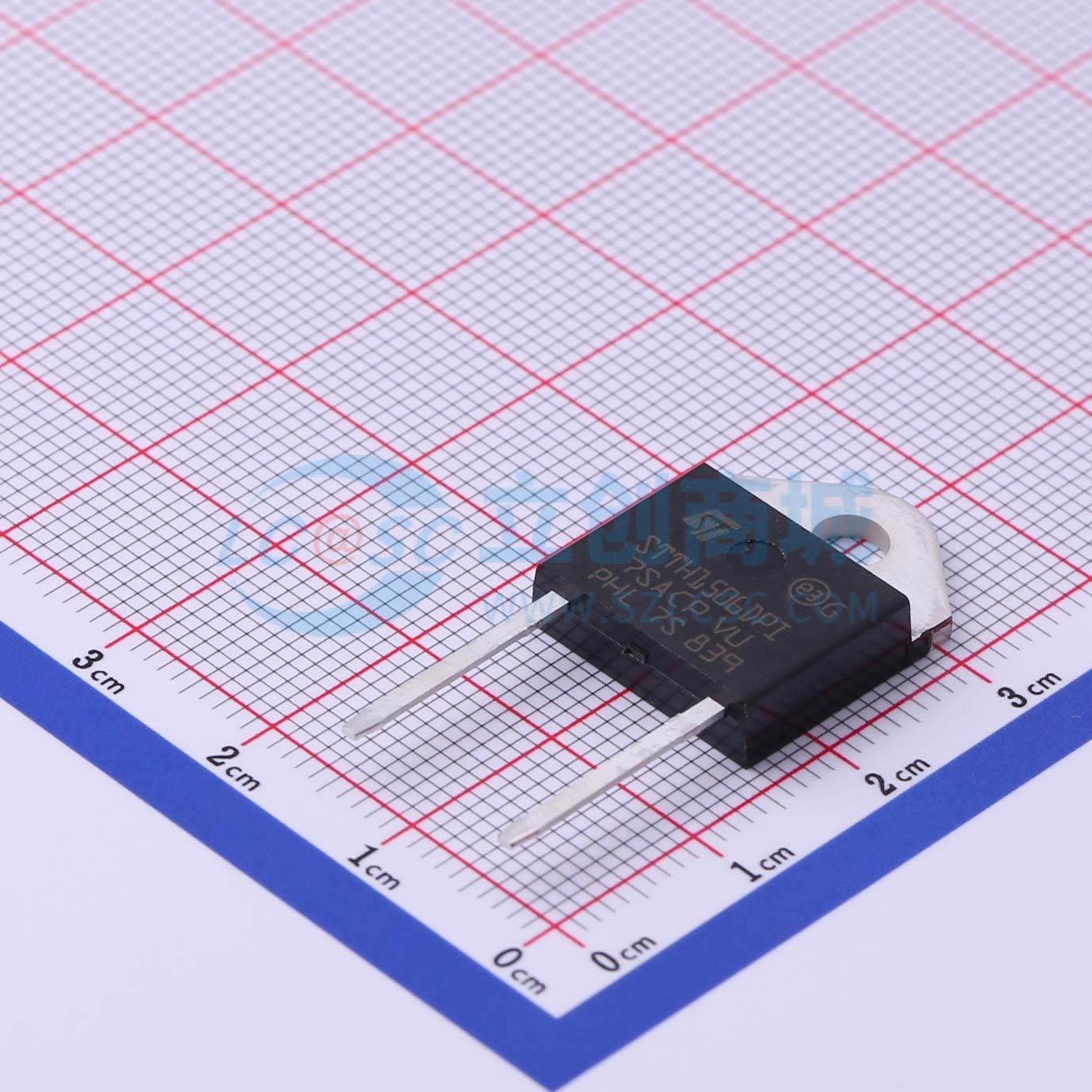

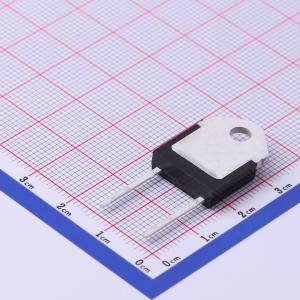

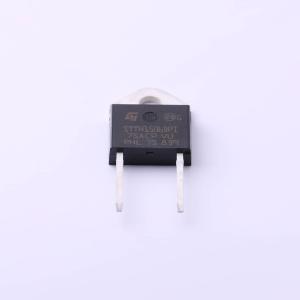

STTH1506DPI
600V 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、15 A 2引线串联超高速升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1506DPI
- 商品编号
- C513088
- 商品封装
- DOP-3I
- 包装方式
- 管装
- 商品毛重
- 4.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 3.6V@15A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 20uA@600V | |
| 非重复峰值浪涌电流 (Ifsm) | 130A | |
| 工作结温范围 | - |
商品概述
TURBOSWITCH "H"是由两个300V芯片串联组成的高性能二极管。TURBOSWITCH "H"系列在高dI/F/dt运行时大幅降低相关MOSFET的损耗。
商品特性
- 特别适合作为连续模式功率因数校正器和硬开关条件下的升压二极管，设计用于高dI/dt操作
- 快速恢复电流可与SiC器件竞争
- 允许MOSFET和散热器小型化
- 内部陶瓷绝缘器件，两个300V二极管具有相同的热条件
- 绝缘（2500VRMS）允许放置在与MOSFET相同的散热器上，且可灵活在公共或单独的散热器上散热
- 内部二极管的静态和动态平衡由设计保证
- 封装电容：C=16pF
- 脉冲测试：tp=100ms δ<2%；tp=380us δ<2%
- 最大传导损耗评估公式：P=1.7×I_F(AV)+0.047×I_F²(RMS)
- 环氧树脂符合UL94 V0标准
应用领域
- 连续模式功率因数校正器
- 硬开关条件下的升压二极管
