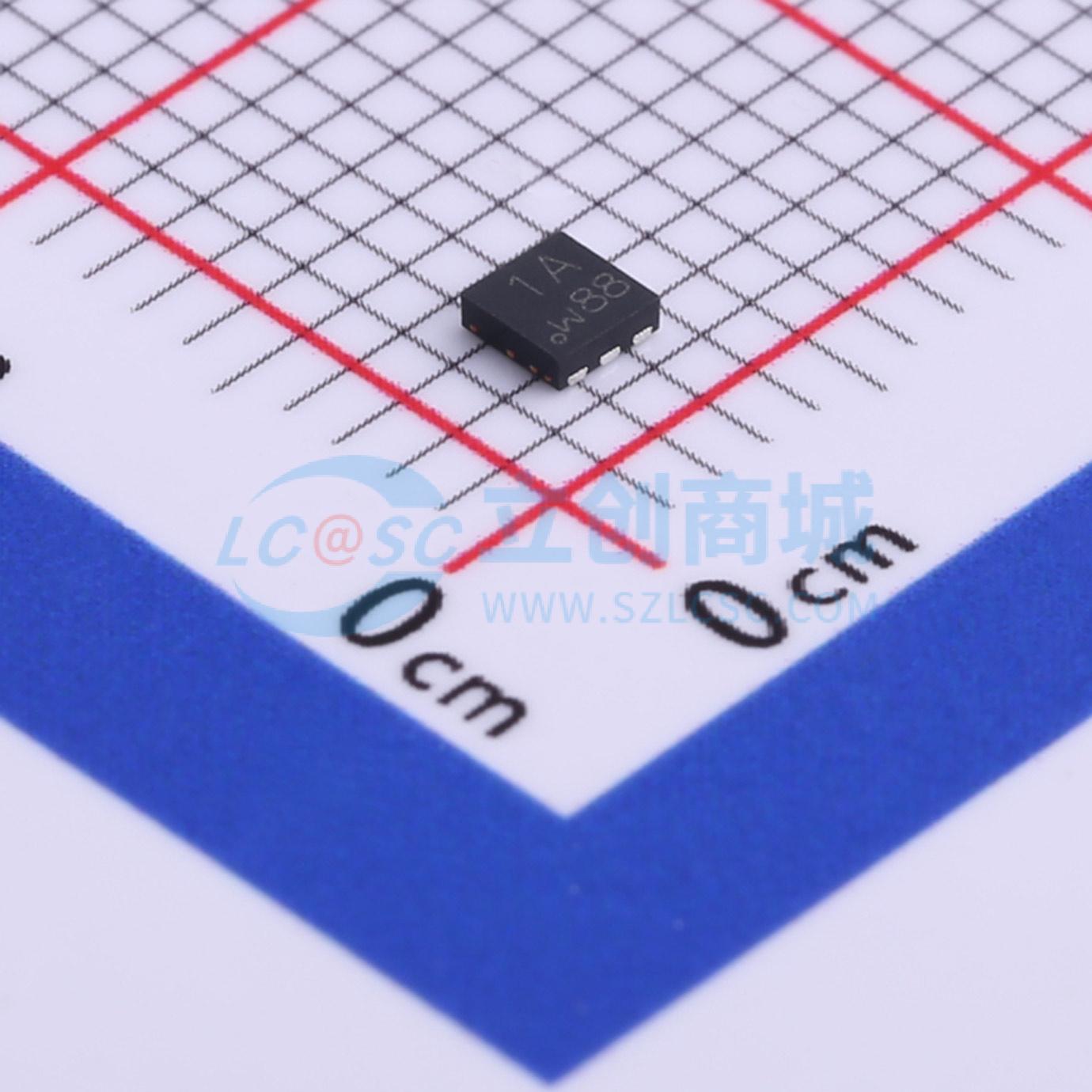

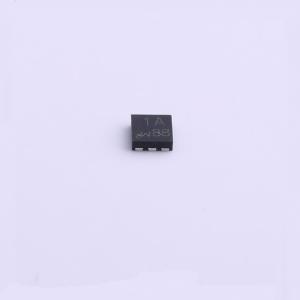

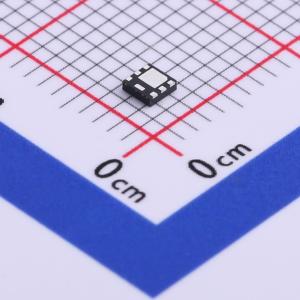

温馨提醒：图片仅供参考，商品以实物为准
PMPB15XP,115
1个P沟道 耐压:12V 电流:11.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用沟槽式MOSFET技术的P沟道增强型场效应晶体管（FET），采用无引脚中功率DFN2020MD - 6（SOT1220）表面贴装器件（SMD）塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMPB15XP,115
- 商品编号
- C513107
- 商品封装
- DFN2020MD-6
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 12V | |
| 连续漏极电流(Id) | 11.8A | |
| 导通电阻(RDS(on)) | 19mΩ@4.5V,8.2A | |
| 耗散功率(Pd) | 1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV | |
| 栅极电荷量(Qg) | 100nC@6V | |
| 输入电容(Ciss) | 2.875nF@6V | |
| 反向传输电容(Crss) | 530pF@6V | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用沟槽MOSFET技术的P沟道增强型场效应晶体管（FET），采用无引脚中功率DFN2020MD - 6（SOT1220）表面贴装器件（SMD）塑料封装。
商品特性
- 1.5 kV静电放电保护（人体模型）
- 沟槽MOSFET技术
- 小型无引脚超薄SMD塑料封装：2 x 2 x 0.65 mm
- 外露漏极焊盘，导热性能出色
- 镀锡侧焊盘，100%可焊接，便于光学焊接检测
应用领域
- 便携式设备充电开关
- DC - DC转换器
- 电池供电便携式设备的电源管理
- 硬盘和计算机电源管理
