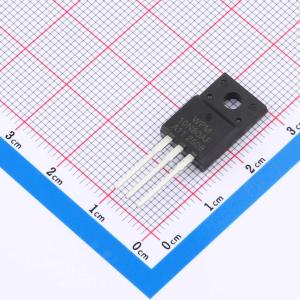

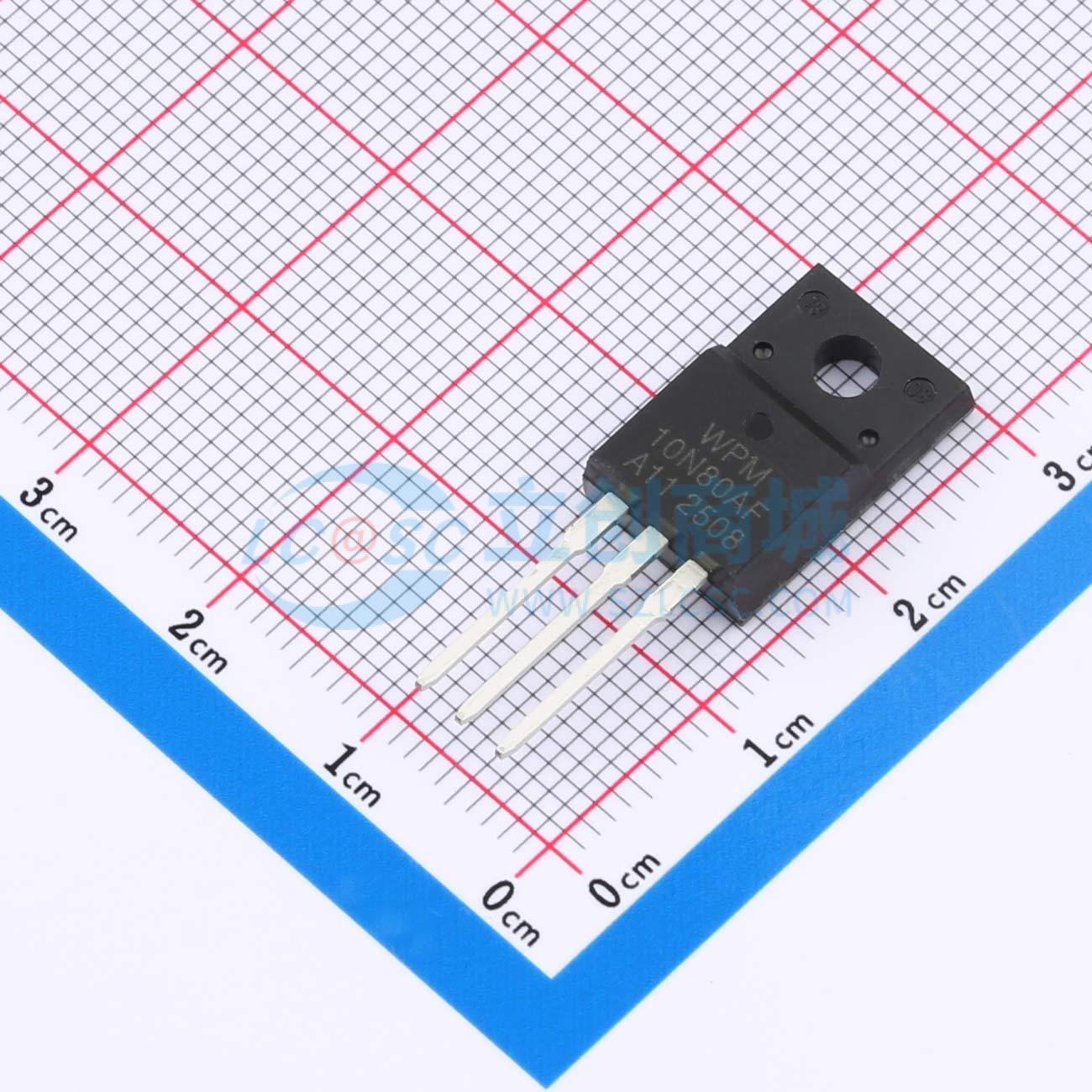

温馨提醒：图片仅供参考，商品以实物为准
WTM10N80AF
800V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该功率MOSFET采用先进的超结MOSFET技术。此先进技术经过特别设计，可最大限度降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能量脉冲。这些器件非常适合用于高效开关电源。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WTM10N80AF
- 商品编号
- C50176603
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 410mΩ@10V | |
| 耗散功率(Pd) | 48W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 24.2nC@10V | |
| 输入电容(Ciss) | 1.03nF | |
| 反向传输电容(Crss) | 0.6pF | |
| 工作温度 | -35℃~+150℃ | |
| 输出电容(Coss) | 31pF |
商品概述
这款功率MOSFET采用先进的超结MOSFET技术制造。 这项先进技术经过专门设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源。
商品特性
- 850V@T=150°C
- 10A、800V,VGS = 10 V时RDS(on) = 410 mΩ
- 低栅极电荷(典型值Qg = 17.7nC)
- 高耐用性
- 超快开关速度
- 100%雪崩测试
- 改善的dv/dt能力
