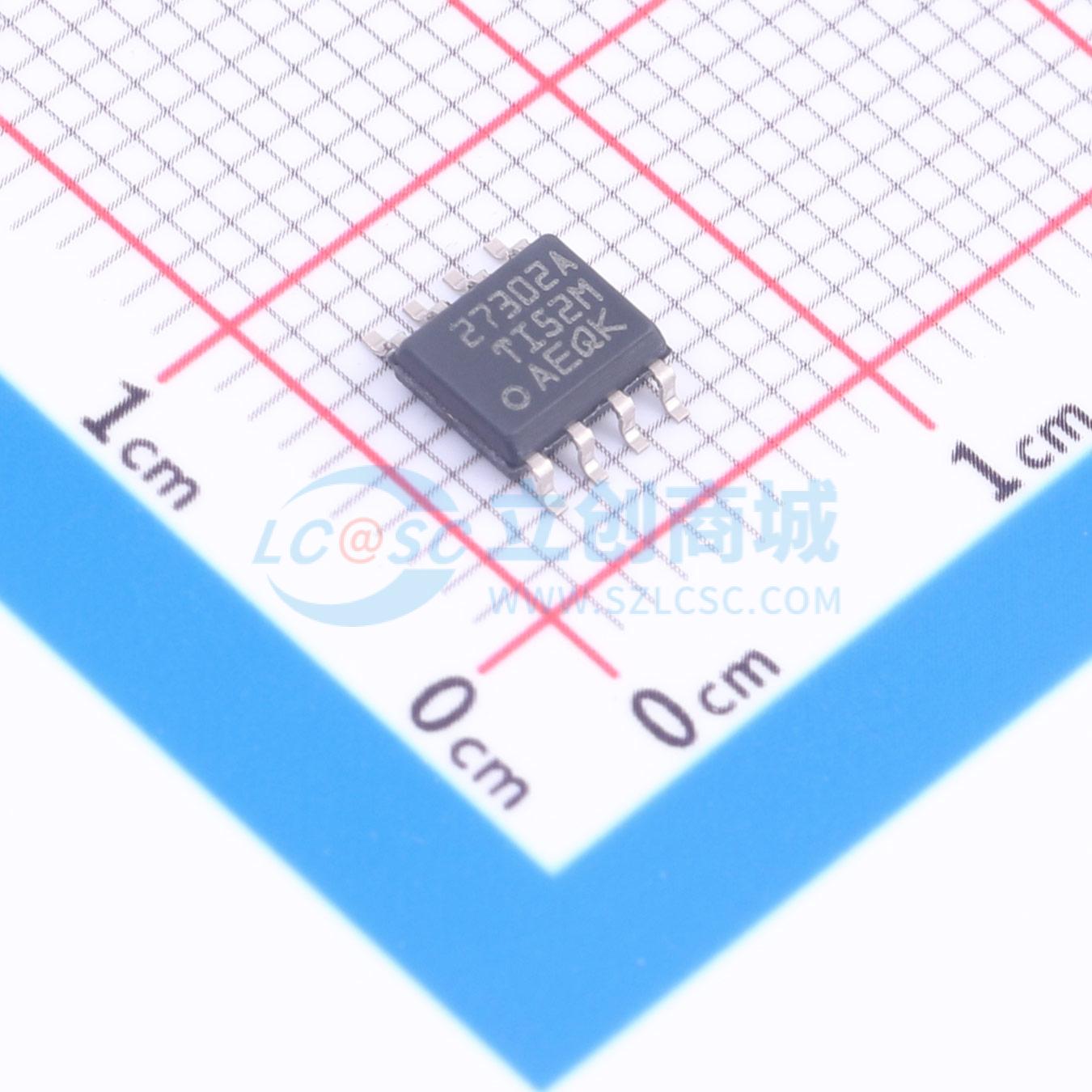

UCC27302ADR实物图

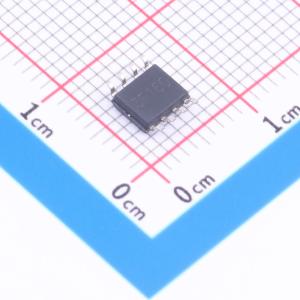

  • UCC27302ADR商品缩略图
  • UCC27302ADR商品缩略图
  • UCC27302ADR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UCC27302ADR

UCC27302ADR

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
UCC27302ADR
商品编号
C50092310
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.42克(g)

商品参数

暂无内容图标

参数完善中

商品概述

UCC27302A是一款可靠的栅极驱动器,设计用于驱动半桥或同步降压配置中的两个N沟道MOSFET,自举电压最大值为120V。它具备3.7A峰值拉电流和4.5A峰值灌电流能力,可驱动大功率MOSFET,在米勒平台转换期间将开关损耗降至最低。开关节点(HS引脚)可承受负瞬态电压,可保护高侧通道免受寄生电感和杂散电容引起的固有负电压影响。输入与电源电压无关,可承受-10V至+20V的最大值额定电压。低端和高端栅极驱动器之间的开通关断延迟匹配为4ns,分别通过LI输入引脚和HI输入引脚控制。当LI和HI输入同时为高电平时,输入互锁逻辑会将两个驱动器输出拉低。片上集成120V额定自举二极管,无需额外添加分立自举二极管。为高端和低端驱动器都提供了欠压锁定(UVLO)功能,可提供对称的开通关断行为,如果驱动电压低于指定阈值,会强制输出拉低。

商品特性

  • 可驱动半桥配置中的两个N沟道MOSFET
  • 结温范围为–40℃ 至 +150℃
  • HB引脚最大电压为120V
  • 输出拉电流为3.7A,灌电流为4.5A
  • VDD工作范围为7V 至 17V(最大20V),具备UVLO功能
  • HS引脚最大负瞬态耐受电压为–(28–VDD)V(脉冲宽度<100ns)
  • 输入引脚最大耐受范围为-10V 至 +20V,与电源电压范围无关,兼容TTL
  • 典型传播延迟为20ns
  • 带1000pF负载时,上升时间为7.2ns,下降时间为5.5ns
  • 典型延迟匹配为4ns
  • 集成自举二极管
  • 具备输入互锁功能
  • 仅DRC封装具备使能/禁用功能,禁用时功耗低(典型值3μA)

应用领域

  • 太阳能功率优化器和微型逆变器
  • 电信和商用电源
  • 在线和离线UPS
  • 储能系统
  • 电池测试设备
