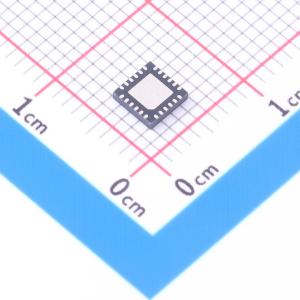

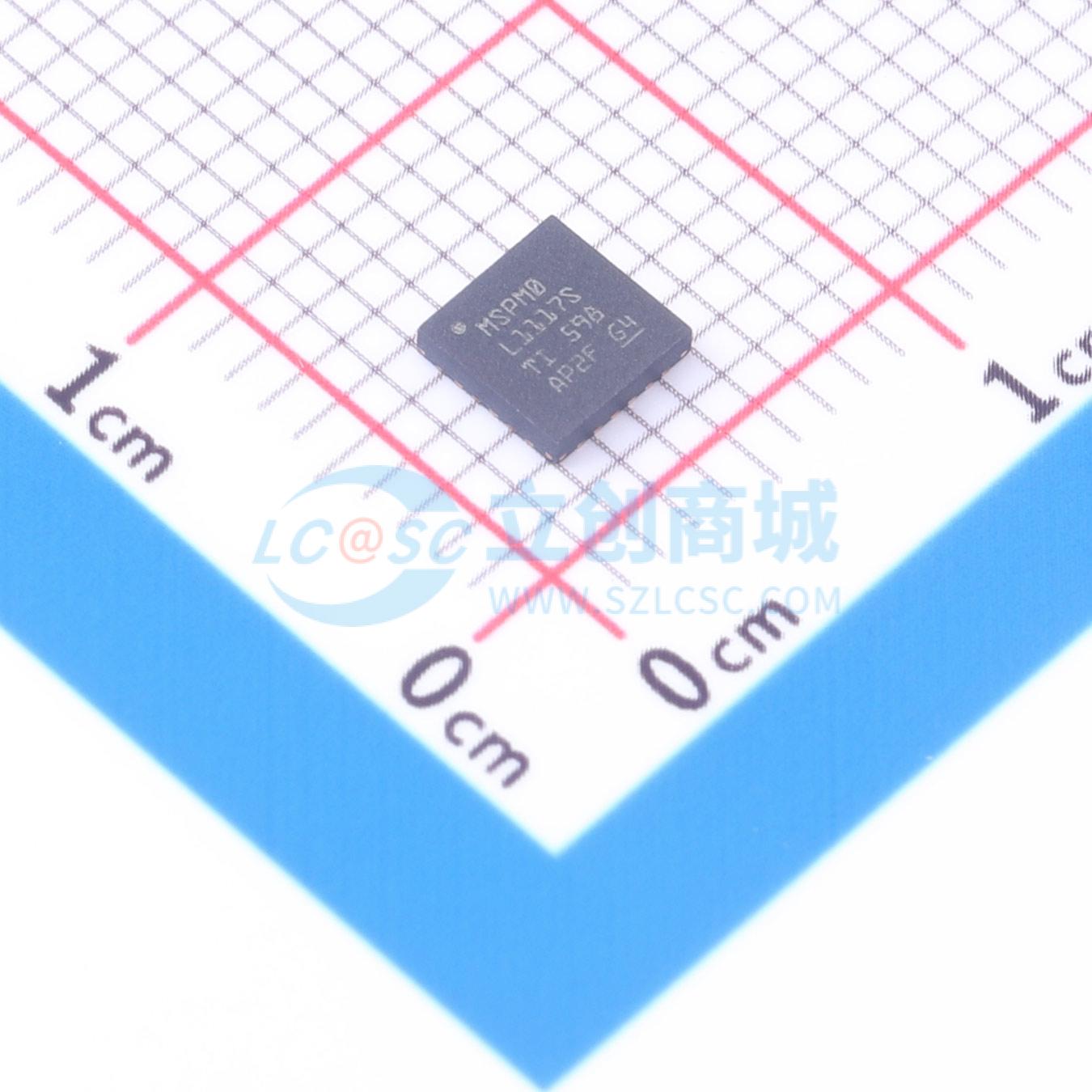

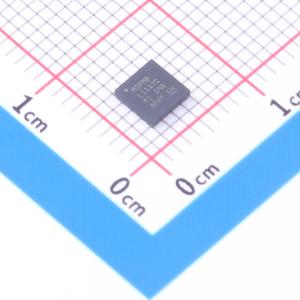

MSPM0L1117SRGER

MSPM0L111x微控制器(MCU)属于基于增强型Arm® Cortex®-M0+核心平台、运行频率最高达32MHz的高集成度、超低功耗32位MSP MCU系列。这些经过成本优化的MCU提供高性能模拟外设集成，具有出色的低功耗电流特性。MCU支持-40℃至125℃的扩展温度范围，工作电源电压范围为1.62V至3.6V。该器件最高配有128KB带内置纠错码(ECC)的嵌入式闪存，最高配有16KB SRAM。闪存被组织为两个主存储区以支持现场固件更新，两个主存储区之间提供地址交换支持。灵活的网络安全赋能组件可用于支持安全启动、安全现场固件更新、IP保护（仅执行内存）、密钥存储等功能。为多种AES对称密码模式提供硬件加速，还提供TRNG熵源。该网络安全架构正在申请Arm® PSA Level 1认证。这些MCU集成了精度最高达±1.2%的高速片上振荡器，无需外部晶振。额外特性包括3通道DMA、16位/32位CRC加速器，以及多种高性能模拟外设，例如一个12位1.68Msps ADC，带可配置内部电压基准和片上温度传感器。这些器件还提供智能数字外设，例如一个16位高级控制定时器、两个16位通用定时器、一个带正交编码输入的通用定时器、窗口看门狗和独立看门狗，以及多种通信外设，包括一个I2C、一个SPI和两个UART（其中一个支持LIN协议）。TI MSPM0低功耗MCU系列包含不同程度模拟和数字集成的器件，可帮助客户找到满足项目需求的MCU。该架构结合丰富的低功耗模式，经过优化可实现便携式测量应用的长电池寿命。MSPM0L111x MCU得到丰富的软硬件生态系统支持，提供参考设计和代码示例可快速启动设计。开发套件包含可购买的LaunchPad™开发套件以及目标插座板的设计文件。TI还提供免费的MSP软件开发套件(SDK)，可在TI Resource Explorer中的Code Composer Studio™ IDE桌面版和云版中获取。MSPM0 MCU还得到丰富的在线资料、MSP Academy培训以及TI E2E™支持论坛在线支持。

• Arm® 32-bit Cortex®-M0+ CPU，带存储器保护单元，频率最高达32MHz
• 目标为PSA-L1认证
• 支持扩展温度范围:-40℃至125℃
• 工作电源电压范围为1.62V至3.6V
• 最高128KB带纠错码(ECC)的闪存
• 双存储区带地址交换，支持OTA更新
• 最高16KB SRAM
• 集成高性能模拟外设:1个12位1.68Msps模数转换器(ADC)，最高支持13个外部通道
• 硬件平均模式下105ksps时有效分辨率为14位
• 可配置1.4V或2.5V内部电压基准(VREF)
• 集成温度传感器
• 优化的低功耗模式:RUN模式106µA/MHz (CoreMark)；SLEEP模式50µA/MHz；STOP模式239µA @4MHz；STANDBY模式1.5µA @32kHz，带RTC以及完整SRAM和状态保持；SHUTDOWN模式75nA，带IO唤醒能力
• 3通道DMA控制器
• 3通道事件结构信令系统
• 总共支持14个PWM通道
• 1个16位高级定时器，带死区支持和互补输出，最高支持8个PWM通道
• 两个16位通用定时器支持STANDBY模式下低功耗运行
• 1个16位通用定时器支持QEI
• 1个窗口看门狗定时器(WWDT)
• 1个独立看门狗定时器(IWDT)
• 带报警和日历模式的RTC
• 两个UART接口，支持STANDBY模式下低功耗运行，其中一个支持LIN、IrDA、DALI、智能卡、曼彻斯特编码
• 1个I2C接口，最高支持FM+ (1Mbit/s)、SMBus/PMBus，支持STOP模式唤醒
• 1个SPI接口，最高支持16Mbit/s
• 内部4至32MHz振荡器(SYSOSC)，最高精度±1.2%
• 内部32kHz低频振荡器(LFOSC)，精度±3%
• 外部32kHz晶振(LFXT)
• AES-128/256加速器，支持GCM/GMAC、CCM/CBC-MAC、CBC、CTR
• 安全密钥存储，最多支持两个AES密钥
• 灵活的防火墙用于保护代码和数据
• 真随机数发生器(TRNG)
• 循环冗余校验器(CRC-16、CRC-32)
• 最高支持44个GPIO
• 两个5V耐压开漏IO
• 七个高驱动IO，驱动强度20mA
• 一个高速IO
• 支持2针串行线调试(SWD)
• 封装可选:48引脚LQFP (PT) (0.5mm间距)；48引脚VQFN (RGZ) (0.5mm间距)；32引脚VQFN (RHB) (0.5mm间距)；24引脚VQFN (RGE) (0.5mm间距)
• 本系列成员:MSPM0L1116:64KB闪存，16KB RAM；MSPM0L1117:128KB闪存，16KB RAM
• 提供LP-MSPM0L1117 LaunchPad™开发套件
• 提供MSP软件开发套件(SDK)

• 电池充电和管理
• 电源和供电
• 个人电子产品
• 建筑安防和消防安全
• 互联外设和打印机
• 能源基础设施 - 智能计量
• 智能计量
• 通信模块
• 医疗和健康
• 照明
