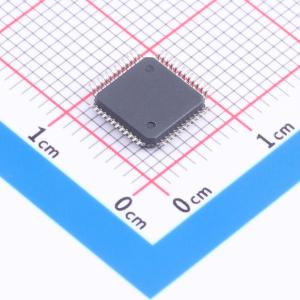

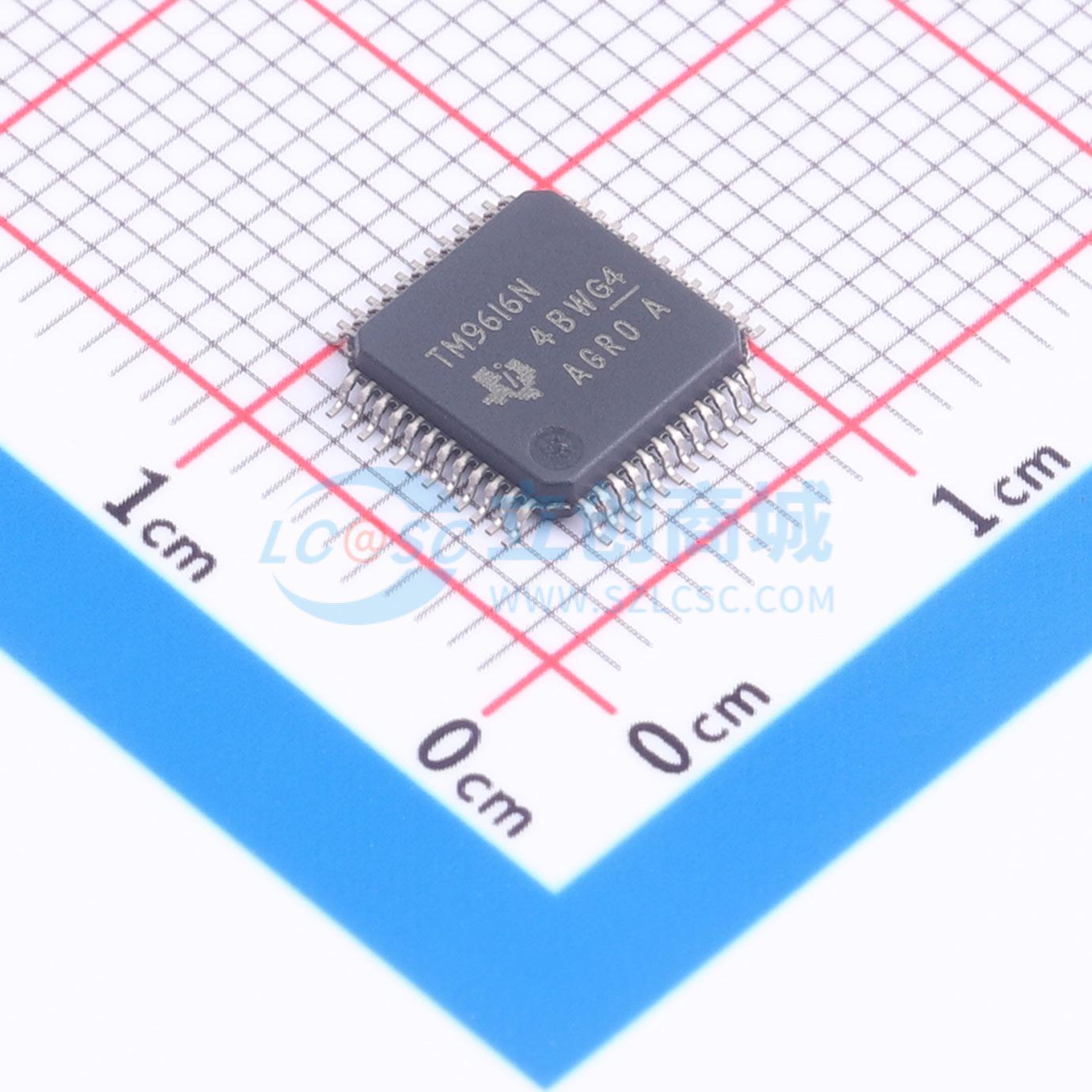

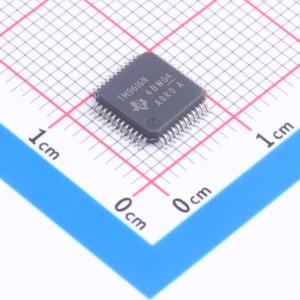

温馨提醒：图片仅供参考，商品以实物为准

TMUX9616NPTR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMUX9616NPTR
商品编号: C50095304
商品封装: LQFP-48(9x9)
包装方式: 编带
商品毛重: 6克(g)

商品参数

商品概述

TMUX9616x是一款具备闩锁免疫能力的16通道低阻低容高压模拟开关集成电路(IC)。每个器件具有16个可独立选择的1:1单刀单掷(SPST)开关通道。该器件可在最高±110V的双电源下正常工作，在推荐电源范围内也支持非对称电源偏置。TMUX9616x支持源极(Sx)和漏极(Dx)引脚上范围为VSS到VDD的双向模拟和数字信号。TMUX9616x还在其源极(Sx)和漏极(Dx)引脚集成了泄放电阻，用于对压电换能器这类容性负载放电。TMUX9616x适用于医学超声成像和其他压电换能器驱动应用。TMUX9616x集成了带锁存器的可级联16位移位寄存器，用于控制每一个开关。菊花链能力允许多个TMUX9616x器件无需为每个器件单独配置片选即可实现控制。为了降低潜在时钟馈通导致的信号路径噪声，在将数据载入移位寄存器时可将低有效锁存使能保持为高电平。16位移位寄存器可由1.8V – 5V电源供电，可支持最高72MHz的时钟速度。

商品特性

支持宽电源范围或输入信号范围，双电源范围为±20V至±110V，支持220VPP，最大值为240VPP
关断电容低，为5pF
导通电容低，为10pF
导通电阻(RONL)为12Ω
开通速度快，最大开通时间为3μs
支持最高72MHz数据移位时钟频率
支持1.8V至5V逻辑电平
优异的关断隔离性能:5 MHz下为-70dB
输出端集成泄放电阻
器件结构具备闩锁免疫能力
支持扩展工作温度范围:-40℃至125℃
采用行业标准7mm × 7mm（本体尺寸）LQFP封装，可实现引脚兼容

应用领域

医学超声成像
无损检测(NDT)金属探伤
压电换能器驱动器
超声波流量变送器
打印机
光学MEMS模块

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	16
	导通电阻(Ron)	24Ω
	工作电压	40V~220V

	属性	参数值
	导通电容(Con)	10pF
	导通时间(ton)	3us
	关闭时间(toff)	2.5us
	带宽	500MHz
	工作温度	-40℃~+85℃
