温馨提醒：图片仅供参考，商品以实物为准

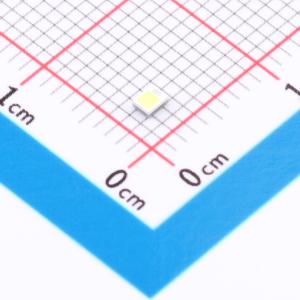

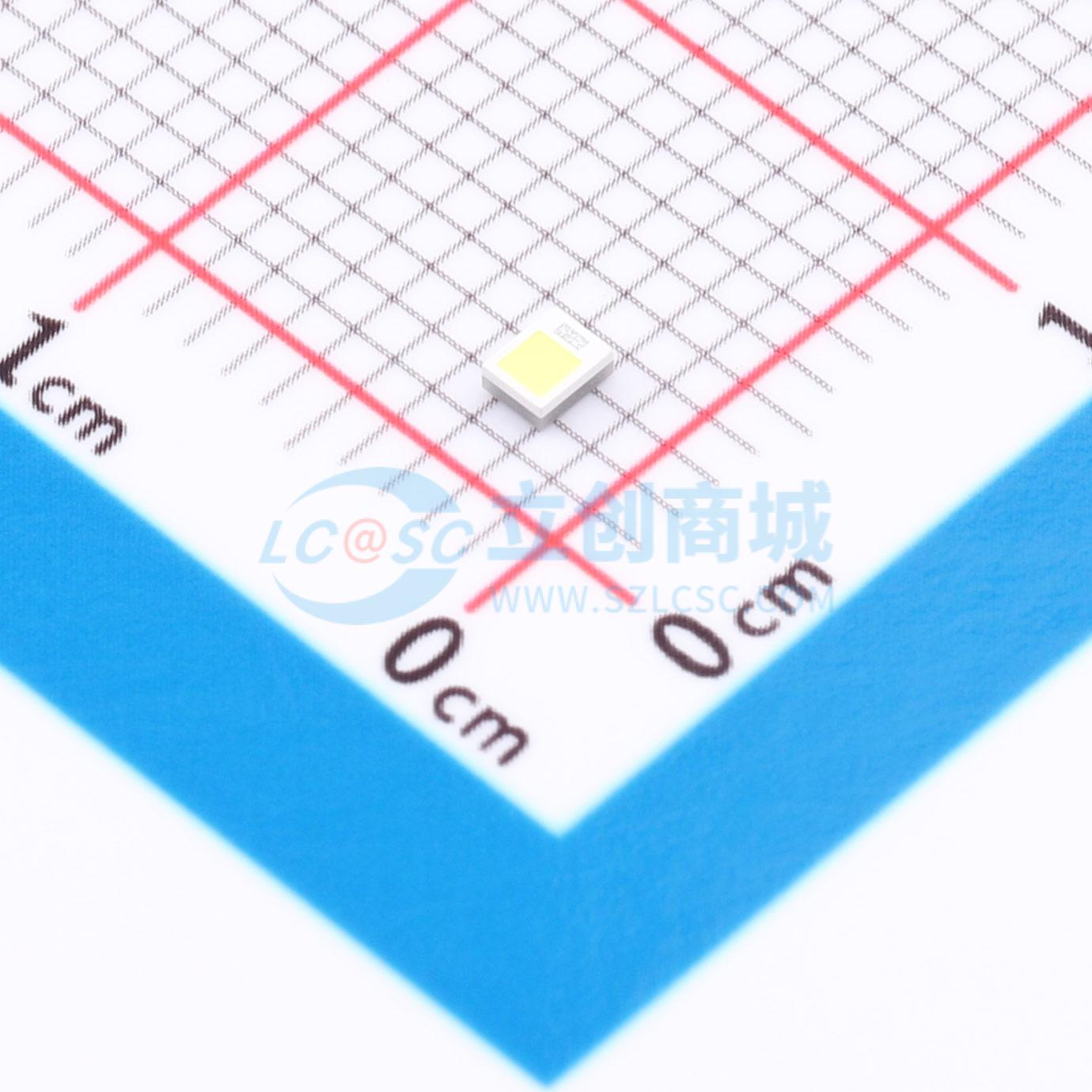

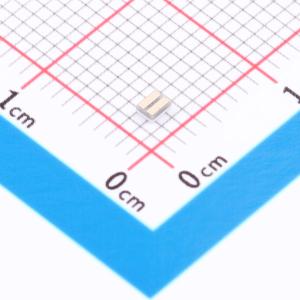

KW CWLPM3.TK-5SS9-6L07M0-2686-1A-R18
紧凑型光源，具备改善的散热性能和小z轴公差，结合陶瓷封装优势与出色效率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OSRAM(欧司朗)
- 商品型号
- KW CWLPM3.TK-5SS9-6L07M0-2686-1A-R18
- 商品编号
- C50093127
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.263351克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 1.9mmx1.5mm方形灯头 | |
| 发光颜色 | 白色 | |
| 正向压降(Vf) | 3.2V | |
| 功率 | - | |
| 测试电流 | 1A | |
| 波长 | - | |
| 峰值波长 | - | |
| 二极管配置 | 串联 | |
| 透镜颜色 | - |
| 属性 | 参数值 | |
|---|---|---|
| 色温 | - | |
| 发光强度 | - | |
| 发光角度 | 120° | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+135℃ | |
| 半波宽 | - | |
| 发光材料 | - | |
| 光通量(25℃) | 430lm~535lm | |
| 抗静电能力 | 8kV |
商品概述
紧凑型光源，具有改善的散热性能和较小的 z 公差（±35 µm）。OSLON Compact PL 系列中的这款特殊器件结合了陶瓷封装的优势和卓越的效率。
商品特性
- 封装：陶瓷封装
- 芯片技术：UX:3
- 典型辐射：120°（朗伯发射体）
- 颜色：根据 CIE 1931 标准，Cx = 0.312，Cy = 0.321（白色）
- 耐腐蚀等级：3A
- 认证：符合 AEC - Q102 标准
- ESD：根据 ANSI/ESDA/JEDEC JS - 001（HBM，3B 类）标准为 8 kV
- 角度颜色：优于 ECE 法规 128 补充提案 7 的 3.7.2.1 条款
应用领域
- 自适应远光系统
- 日间行车灯
- 前照灯
