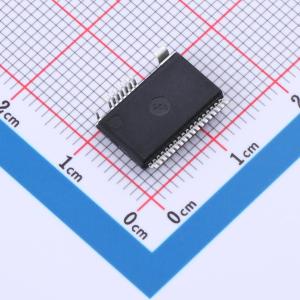

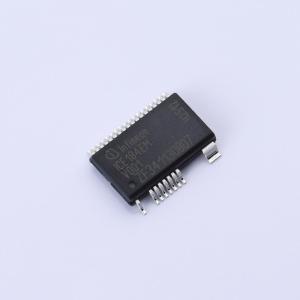

ICE184EMXUMA1

集成800V雪崩耐量CoolMOS、同步整流驱动和隔离通信的系统级封装IC，支持准谐振ZVS反激操作

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: ICE184EMXUMA1
商品编号: C50090338
商品封装: DSO-27
包装方式: 编带
商品毛重: 1.11克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式
	功能特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	-
	输出电压	-
	反馈方式	-

商品概述

CoolSET SiP G1 能够有效降低系统复杂度。由于系统正向集成，大量分立系统组件可以被移除。除了在初级侧集成高压功率开关和控制外，还集成了次级侧 SR 控制和调节回路。初级侧功率开关控制和次级侧 SR 控制的时序相匹配，可在所有开关条件下实现可靠且稳定的运行。所使用的无芯变压器技术（CT - Link）提供了初级侧和次级侧之间的加强型安全隔离通信。先进的 PWM 开关模式强制实现准谐振 ZVS 反激运行，降低导通开关损耗并优化 EMI 特性。一套先进的保护功能支持轻松进行设计集成。

商品特性

集成 800 V 雪崩耐受 CoolMOS P7
集成 950 V 启动单元，实现快速启动
集成典型输出为 10 V 的同步整流（SR）驱动器
集成从次级侧到初级侧的加强型隔离通信
集成从次级侧到初级侧的通用隔离使能信号路径
采用新型零电压开关（ZVS）反激运行，实现最低开关损耗和低电磁干扰（EMI）特性
通过初级侧和次级侧 SR 开关的同步定时，实现可靠的脉冲宽度调制（PWM）开关运行
支持初级侧高达 32 V 的宽 VCC 工作范围
针对滞回模式运行优化了低电源电流，以实现待机功率 < 50 mW
内置带误差放大器的次级侧反馈控制回路

应用领域

家用电器辅助电源
通用开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	32V
	开关频率	25kHz~150kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
