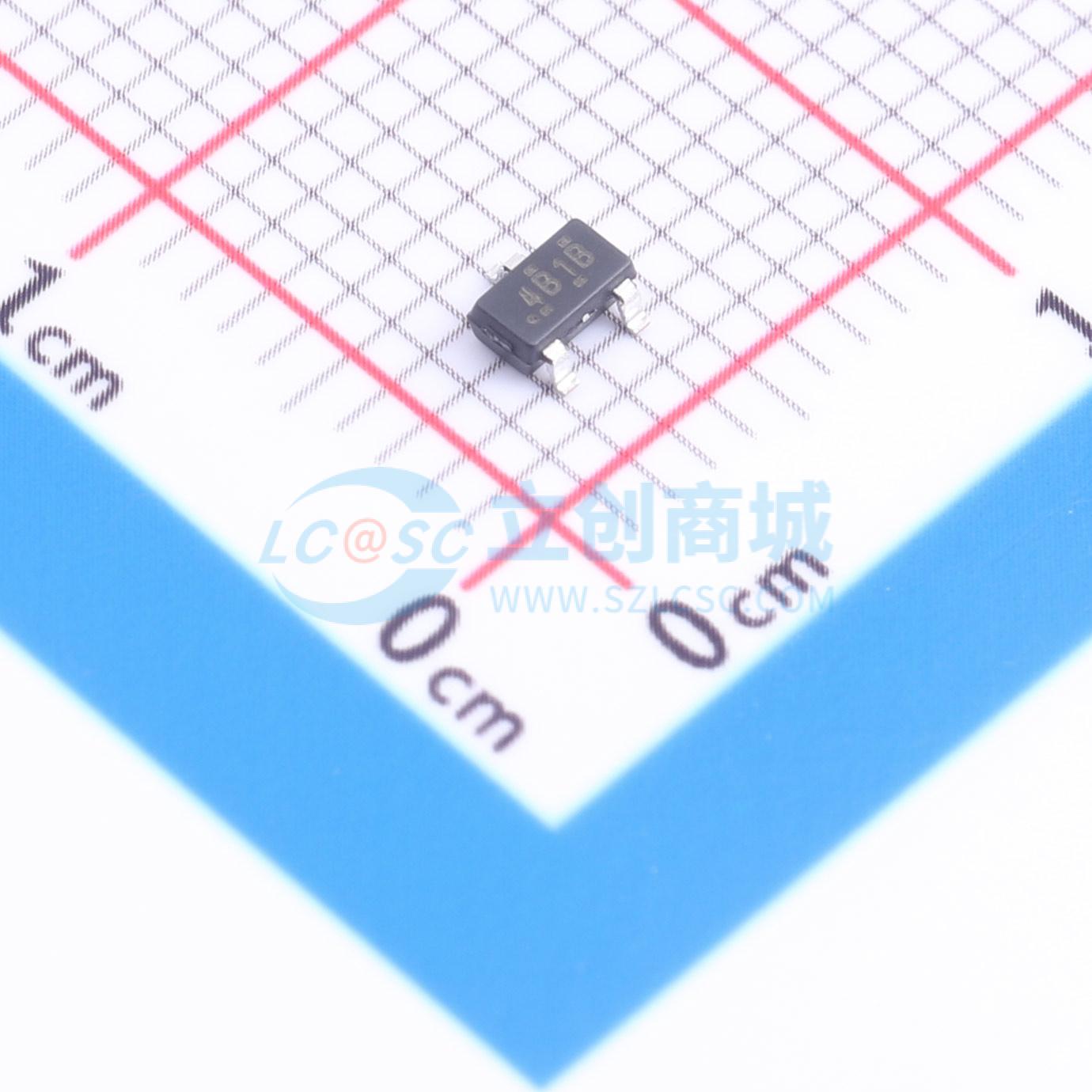

TMAG5134B1BDBVR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMAG5134B1BDBVR
商品编号: C50090720
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

参数完善中

商品概述

TMAG5134是一款高灵敏度、低功耗的面内霍尔效应数字开关，设计用于替代TMR、AMR和干簧管开关。TMAG5134集成了磁集中器，与传统霍尔效应器件相比可实现更高的灵敏度和更低的功耗。TMAG5134产品系列提供的封装包括单全极输出（SOT-23）或双独立单极输出（X1LGA）。该器件支持多种高灵敏度阈值与不同采样率的组合，可针对磁铁选型、灵敏度和功耗需求实现灵活的系统设计。为降低功耗，TMAG5134内部采用占空比循环工作。器件具有推挽（CMOS）输出，无需外部上拉电阻，提供行业标准SOT-23和X1LGA封装，也可提供开漏配置。

商品特性

供电范围:1.65V 至 5.5V
工作温度范围:-40℃ 至 125℃
灵敏度方向为面内
集成磁集中器
提供多种磁极检测选项:全极、双单极
提供多种输出类型:推挽、开漏
同时支持低电平有效和高电平有效
提供多种磁工作点(BOP)可选:0.9mT、1.0mT、1.3mT、1.5mT、2mT
低平均电流消耗，不同采样率下对应典型值为:
- 1.25Hz:0.5μA
- 5Hz:0.6μA
- 10Hz:0.9μA
- 20Hz:1.4μA
采用行业标准封装与引脚定义，提供SOT-23 (DBV)和X1LGA (ZFC)封装

应用领域

门窗传感器
家电
水表
燃气表
电子锁
医疗设备
平板电脑
笔记本电脑
物联网(IoT)
