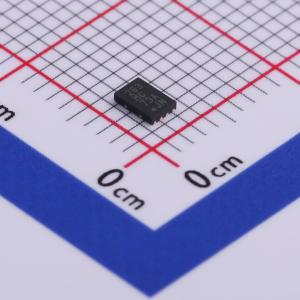

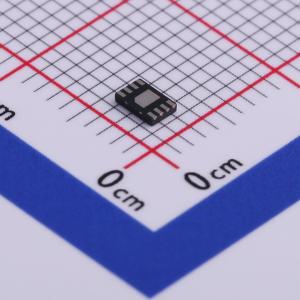

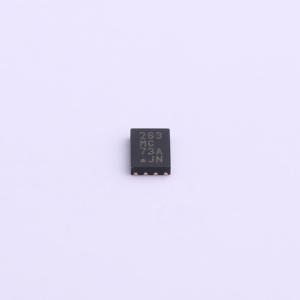

温馨提醒：图片仅供参考，商品以实物为准

MC34673AEPR2

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款经济高效的单节锂离子或锂聚合物电池的完全集成式电池充电器。高输入电压高达28V，可消除手持设备（如PDA、手机、便携式视频游戏机和数码相机）所需的输入过压保护电路。典型的充电周期包括涓流、恒流（CC）和恒压（CV）充电模式。CC模式电流可通过外部电阻编程至最高1.2A，外部电阻两端的电压也用于监测实际充电电流
品牌名称: NXP(恩智浦)
商品型号: MC34673AEPR2
商品编号: C511797
商品封装: DFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	-
	0V电池充电	-
	静态电流(Iq)	1uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电

商品概述

MC34673是一款面向单节锂离子电池的高输入电压1.2A充电器，是一款高性价比的全集成锂离子或锂聚合物电池充电器。其最高可达28V的高输入电压，可省去手持设备中所需的输入过压保护电路。典型充电周期包括涓流、恒流（CC）和恒压（CV）充电模式。恒流模式电流可通过外接电阻编程至最高1.2A，外接电阻两端的电压也可用于监控实际充电电流。恒压固定为4.2V，在0℃至70℃温度范围内精度为0.7%。当电池电压低于涓流模式阈值时，涓流模式电流预设为恒流模式电流的20%。充电结束（EOC）电流阈值预设为恒流模式电流的10%，以节省电路板空间和成本。当IC内部温度升高到预设阈值时，充电电流热折回功能会限制充电电流。MC34673还具备输入过压保护（OVP）功能保护系统。此外，MC34673具有2.6V下降沿上电复位（POR）阈值，适合与限流电源配合工作。三个指示引脚（PPR、CHG和FAST）可直接连接到微处理器或LED。当未连接电源或被禁用时，充电器从电池吸取的漏电流小于1.0μA。MC34673采用8引脚UDFN封装，EP后缀为无铅封装。

商品特性

无需外部MOSFET、反向阻断二极管或电流检测电阻
保证最大1.2A可编程恒流模式电流
0℃至70℃范围内电压精度为±0.7%
-40℃至85℃范围内电流精度为±6%
电源输入最大电压为28V，过压保护阈值为6.8V
最小输入工作电压为2.6V
支持满放电池的涓流充电
支持充电电流监控
具备充电电流热折回功能
EP后缀对应无铅封装

应用领域

手持设备
PDA
手机
便携式掌上游戏机
数码相机

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.6V~6.6V
	最大充电电流	1.2A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
