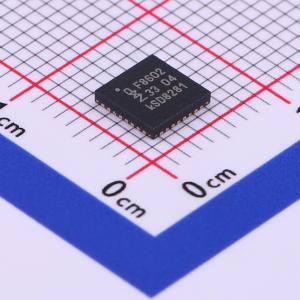

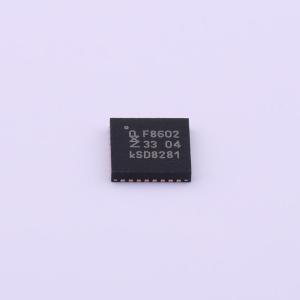

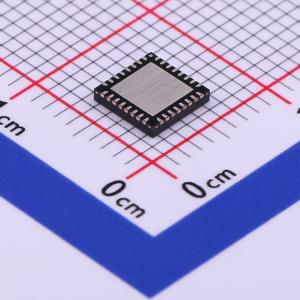

温馨提醒：图片仅供参考，商品以实物为准

TEF6686HN/V102K

具有先进信号处理功能的单芯片无线电调谐器IC

描述: 单芯片无线电IC，包括AM/FM无线电调谐器和软件定义的无线电信号处理。这些低中频、高性能IC扩展了单调谐器汽车收音机的产品组合，并提供出色的无线电性能。广泛的功能和先进的软件算法让设计人员能够在高端应用中优化系统成本。两款器件均采用HVOFN封装，节省PCB空间，支持双层和多层PCB
品牌名称: NXP(恩智浦)
商品型号: TEF6686HN/V102K
商品编号: C512028
商品封装: HVQFN-32(5x5)
包装方式: 托盘
商品毛重: 0.06克(g)

商品概述

恩智浦（NXP）的TEF6686和TEF6688是单芯片无线电集成电路，集成了AM/FM收音机调谐器和软件定义无线电信号处理功能。这些低中频、高性能的集成电路扩展了恩智浦广泛且经过行业验证的单调谐器汽车收音机产品组合，并提供出色的无线电性能。丰富的功能和先进的软件算法使设计人员能够在高端优质应用中优化系统成本。两款器件均采用HVQFN封装，节省PCB空间，支持双层和多层PCB。无线电接收器包括AM/FM前端、调谐合成器、信道滤波、FM信道均衡、FM多径改善、解调、FM立体声解码、弱信号处理、噪声抑制和RDS，并具备与DARC解调器/解码器的接口。两款器件均通过I2S输出和音频DAC输出提供数字格式的立体声音频。与恩智浦无线电协处理器SAF356x或SAF360x配合使用时，TEF6688支持数字无线电标准HD Radio和全球数字无线电（DRM）。

商品特性

免校准数字接收器，集成调谐器和软件定义无线电处理功能
全面覆盖全球AM（长波、中波、短波）和FM（65至108 MHz）频段
先进的RDS和RBDS解调与解码功能
先进的FM多径抑制改进技术
FM信道均衡
调制软静音功能
立体声高混合功能
带AGC的FM低噪声放大器
AM和FM噪声抑制、信号质量检测和弱信号处理
数字中频信号处理，包括抽取、基带转换、AGC控制、I/Q校正、可变中频带宽滤波（PACS）和解调
FM立体声解码
TEF6688基带I²S输出，配合数字无线电协处理器（SAF356x或SAF360x）支持HD Radio和DRM
HD Radio接收混合功能（TEF6688）
MPX输出支持DARC解调器
一个I²S输入，一个I²S输出
两个单声道音频DAC
单3.3 V电源电压
可配置的GPIO引脚，用于RDS、质量状态中断和通用I2C控制的I/O
符合AEC - Q100标准

应用领域

支持模拟AM/FM、HD Radio和DRM接收的高端汽车应用
高端汽车收音机的售后市场平台
高端消费音频系统

	属性	参数值
	商品目录	无线收发芯片
	频率范围	65MHz~108MHz
	接口类型	I2C；I2S

	属性	参数值
	工作电压	3.3V
	应用领域	FM
	类型	接收器
