GWINSTEK(固纬)直流电子负载高精度可编程电子负载,150V/70A,350WPEL-3041
- 工业品
价格：￥12543价格含税（税率13%）
- 品牌名称
- GWINSTEK(固纬)
- 商品型号
- PEL-3041
- 商品编号
- C50084106
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES

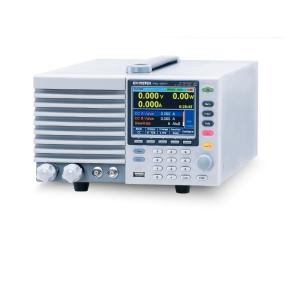

品牌型号：GWINSTEK(固纬) PEL-3041直流电子负载，专为中低功率电子测试设计。
1
基本参数：最大输入电压0 - 150V，最大电流0 - 70A，最大功率350W，电流类型为直流，满足常规电源类产品测试需求。
2
工作模式丰富：支持恒流(CC)、恒压(CV)、恒阻(CR)、恒功率(CP)及CC + CV、CR + CV、CP + CV等组合模式，灵活适配不同测试场景（如电池放电、电源负载调整率测试等）。
3
高精度测量：电压分辨率低至2mV，电流分辨率低至2mA，功率测量精度高（±0.1%的设定值 + 0.1%的满量程），确保测量数据准确可靠。
4
多重保护机制：具备过电压(OVP)、过电流(OCP)、过功率(OPP)、过温(OTP)、电压反向(RVP)、输入欠压(UVP)等多重保护，有效防止设备及被测件因异常工况损坏。
5
动态与序列测试：支持动态模式，可模拟复杂负载变化（动态频率范围适配测试需求）；序列功能（Fast/Normal序列）可按设定步骤（最多30000 STEPS）产生连续变动的吸收电流，满足如电源动态负载响应等复杂测试需求。
6
软启动与斜率控制：软启动功能抑制启动浪涌电流，避免Surge电压；斜率设置范围宽（H档5mA/μs - 5A/μs、M档500μA/μs - 500mA/μs、L档50μA/μs - 50mA/μs），可精确控制电流上升/下降速率。
7
通信与扩展：标配USB、RS - 232C接口，可选GPIB接口，支持外部模拟控制及BNC Trigger IN/OUT接口，便于远程控制和系统集成；同型号最多5台并联，功率扩展至1750W，满足大功率测试需求。
8
附加功能多样：支持远端测量（需GTL - 105A感测线）、电流监控、断电记忆、电池放电测试、时间控制、纹波/峰值/谷值测量、自动测试等，覆盖多场景测试需求。
9
显示与操作：3.5英寸TFT LCD显示屏，界面清晰直观；按键与旋钮结合，操作简单，支持快速参数设置与状态查看。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
品牌型号：GWINSTEK(固纬) PEL-3041直流电子负载，专为中低功率电子测试设计。
1
电源类产品测试：充电器、适配器、移动电源、开关电源等的负载调整率、效率、老化测试，验证输出稳定性。
2
电子元器件测试：中低功率电子元器件（如电阻、电容、IC）、电池的性能测试（如容量、放电特性）、寿命测试。
3
研发与质检：电子实验室、研发部门用于新产品研发阶段的性能验证（如电源动态响应测试）；质检部门对批量产品的合规性检测（如过流、过压保护测试），提升产品质量。
4
生产制造：电源生产线的出厂测试，快速检测产品是否符合规格，提升生产效率和产品质量。
5
教育与科研：高校电子实验室、科研机构用于教学演示（如电路原理、电源特性实验）、科研项目（如新能源电池性能研究）。
注意事项 PRECAUTIONS
1
环境要求：工作环境温度0 - 40℃，湿度20% - 80%RH（非冷凝），避免在高温、高湿、多尘、强电磁干扰环境使用，防止设备故障或测量误差。
2
接线操作：
3
接线前确认设备断电，正确连接输入输出线（正极接红色端子，负极接黑色端子）；远端测量需使用专用感测线（如GTL - 105A），确保接线牢固，避免短路。
4
大电流测试时开启软启动功能，设置参数需在额定范围内（电压≤150V、电流≤70A、功率≤350W），防止过载触发保护或损坏设备。
5
维护保养：
6
定期清洁设备表面及通风口（使用干燥软布），防止灰尘堵塞影响散热；风扇故障时立即停机检查，避免过温。
7
长期不使用时，每月通电30分钟维护；存储环境干燥、通风，温度-10 - 60℃，湿度10% - 90%RH（非冷凝）。
8
保护功能设置：根据被测件参数合理设置保护阈值（如OVP设为略高于被测件最大输出电压），确保异常时及时保护；禁止在保护功能失效时使用设备。
9
通信与控制：使用GPIB等选配接口时，确保接口连接稳固；外部模拟控制信号需符合设备规格（如电压范围、阻抗），避免信号异常导致误操作。
