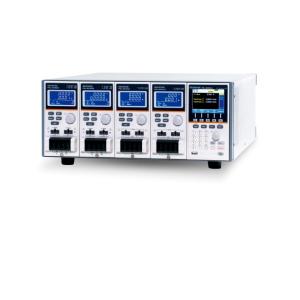

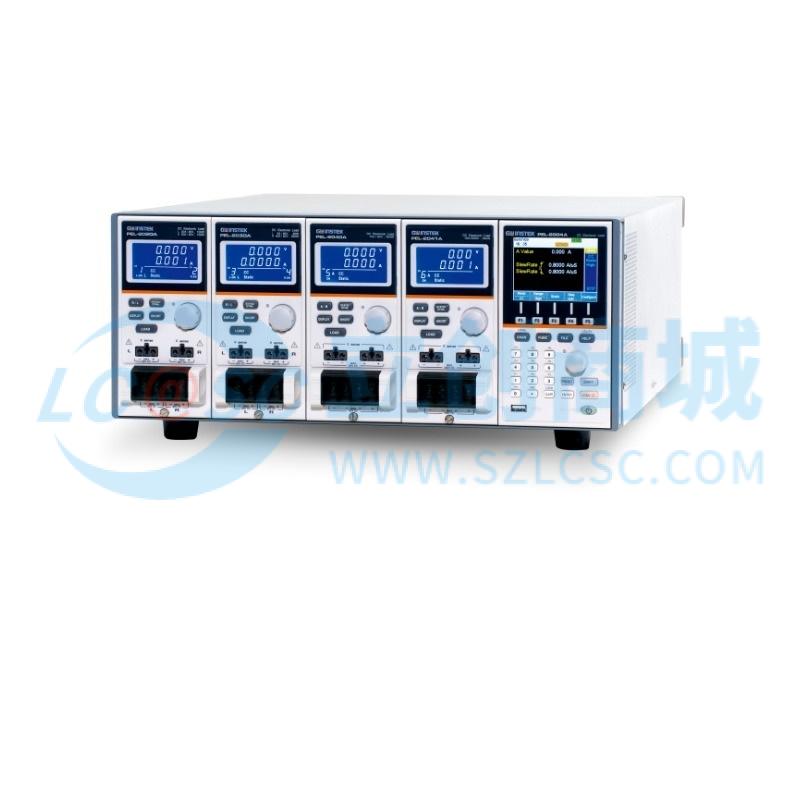

GWINSTEK(固纬)直流电子负载负载模组,2CH,250W,80V/40A;30W,80V/5APEL-2030/A

Name: GWINSTEK(固纬) PEL-2030/A
Brand: GWINSTEK(固纬)
SKU: C50084116
Price: 10237.8 CNY
Availability: OutOfStock

价格：￥10237.8价格含税（税率13%）

台

(1台/箱，最小起订量1台，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

1 通道配置：采用2通道（2CH）设计，不同通道参数差异化配置，低通道最大功率250W、最大电流40A、最大电压80V；高通道最大功率30W、最大电流5A、最大电压80V，可满足多负载并行测试需求。

2 工作模式：支持恒流、恒压、恒阻等静态工作模式，动态模式下可模拟各种动能负载状况，通过设置负载电压、电流、上升/下降斜率、电流准位、持续时间等参数编辑负载波形，精准复现复杂负载场景。

3 存储与调用：内置10组预置内存，支持120组测试参数及状态存储（依托EEPROM存储单元），可根据自动测试需求随时调用存储参数，提升测试效率与重复性。

4 操作与功能：支持并行操作，多通道可独立或协同工作；具备负载模拟的序列功能，可按预设序列模拟负载变化；支持外部波形信号控制及V&I监测功能，转换速率可变，满足不同动态测试精度要求。

5 保护机制：内置过电压、过电流、过功率、过温、短路、风扇故障、输入欠压、电压反向等多重保护，实时监测设备运行状态，保障设备及被测件安全。

6 精度与分辨率：电压回读分辨率可达0.5mV（0 - 16V范围）、2.5mV（0 - 80V范围），电流回读分辨率可达0.0625mA（0 - 2A范围）、10mA（0 - 40A范围），测试精度高，满足高精度测试场景需求。

7 通信与扩展：配备USB接口，支持RS - 232C、GPIB（选配）等通信接口，便于与其他设备/系统集成；采用模组化设计，可配合同系列模组扩展通道数（最高支持8通道），灵活适配不同测试规模。

1 电源研发测试：在开关电源、线性电源等电源产品的研发阶段，测试其输出稳定性、带载能力，验证不同负载模式（恒流/恒压/恒阻）下的性能表现，模拟动态负载变化时的电源响应特性。

2 电池测试：用于锂电池、铅酸电池等的容量测试、内阻测试、放电测试，评估电池在不同电流、功率下的放电特性，检测电池健康状态（如容量衰减、内阻变化）。

3 充电器/适配器测试：检测充电器、适配器在不同负载条件下的输出电压、电流稳定性，验证其过载、短路保护功能是否正常，确保产品符合设计规格与安全标准。

4 电子元器件测试：测试DC - DC转换器、稳压器等电子元器件/功率模块的带载能力、效率及性能参数，验证其在实际应用中的可靠性与稳定性。

5 生产质检：在电源类产品生产线中，对产品进行批量检测，快速判断输出电压、电流、功率等参数是否合格，提升生产效率与产品质量一致性。

6 实验室教学：在电子工程、电力电子相关实验室教学中，帮助学生理解电源特性、负载特性，掌握电子负载的操作方法与测试原理，培养实践能力。

1 电源连接：使用前确认输入电源极性正确，避免电压反向；输入电压需符合设备额定范围，最小操作电压需满足要求（如低通道最小操作电压1.0V at 4A，高通道1.0V at 5A）。

2 参数设置：负载参数（电压、电流、功率等）需严格控制在设备额定范围内，动态模式下斜率、持续时间等参数需结合被测件特性合理配置，防止参数异常导致测试失败或设备损坏。

3 散热与环境：确保工作环境通风良好，散热风扇正常运转（定期检查风扇状态，故障时及时维修/更换）；工作温度需低于过温保护阈值（≈85℃），避免过温触发保护或设备性能下降。

4 安全操作：禁止触摸测试端子等带电部位，防止触电；测试过程中避免短路被测件/设备输出端，若发生冒烟、异响等异常，立即切断电源并检查。

5 存储与调用：存储参数前确认EEPROM正常，调用参数时需核对参数与测试需求是否匹配，避免因参数错误影响测试结果。

6 维护保养：定期清洁设备表面及散热孔灰尘，防止积尘影响散热；长期闲置时，放置于干燥、通风、无腐蚀性气体的环境中，避免设备受潮、腐蚀。
