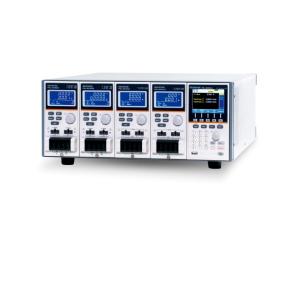

GWINSTEK(固纬)直流电子负载负载模组,2CH,100W*2,80V/20APEL-2020/A
- 工业品
价格：￥8746.2价格含税（税率13%）
- 品牌名称
- GWINSTEK(固纬)
- 商品型号
- PEL-2020/A
- 商品编号
- C50084115
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
通道与功率：2通道设计，每通道具备Low/High功率模式，Low通道功率100W、电流0 - 2A，High通道功率100W、电流0 - 20A，最大工作电压80V，单通道最小操作电压1.0V（2A/20A时），总功率支持灵活分配，满足多负载场景测试需求
2

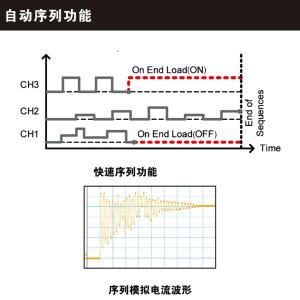

工作模式：支持静态模式下的恒流（CC）、恒压（CV）、恒阻（CR）模式，动态模式可模拟负载波形，通过序列功能设置负载电压、电流、上升/下降斜率、电流准位、持续时间等参数，还可接收外部波形信号控制，实现复杂负载场景模拟
3
存储与编程：内置10组预置内存、120组设置内存，测试参数及状态可存储于EEPROM中，支持自动测试时调用，具备可编程特性，可通过序列功能编辑负载波形，满足多样化测试流程需求
4
精度与分辨率：电压、电流测量及设置具备高精度和高分辨率，如电压回读范围0 - 16V（Low）/0 - 80V（High），分辨率0.5mV/2.5mV，精度±(0.05%set + 0.05%F.S.)；电流回读分辨率0.0625mA（Low）/0.625mA（High），精度±(0.1%set + 0.1%F.S.)，保障测试数据准确性
5
保护功能：具备过功率、过电流、过电压、过温保护，过功率保护范围1 - 102W（Low/High通道适配），过电流保护范围0 - 20.4A，过电压保护范围1 - 81.6V，过温保护约85℃，同时支持短路保护，有效防止设备及被测对象损坏
6
通信与扩展：支持USB接口，可选配RS - 232C、GPIB通信接口，便于与上位机或其他设备联动，采用模组化设计，可扩展至8通道，满足多通道并行测试需求，支持并行操作，提升测试效率
7
其他特点：具备可变转换速率，转换速率范围0.32 - 80mA/μS（Low）、3.2 - 800mA/μS（High），分辨率0.32mA/μS、3.2mA/μS，支持电压、电流回读功能，延迟控制功能可优化测试流程，外部波形控制功能增强负载模拟灵活性
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电源研发与测试：在开关电源、线性电源等电源产品的研发阶段，模拟不同负载工况（如恒流、恒压、恒阻及动态负载），测试电源的输出稳定性、带载能力、动态响应等性能，验证电源设计是否满足规格要求
2
电池测试：针对锂电池、铅酸电池等，进行电池容量测试（结合电流监控、时间控制功能）、电池内阻测试（若搭配相关功能）、电池放电测试，评估电池的续航能力、健康状态，为电池选型、质量检测提供依据
3
电子元件测试：测试电阻、电容、电感等电子元件在不同负载条件下的性能，或测试电路板、模块的功耗、带载能力，确保电子元件及模块在实际应用中的可靠性
4
生产检测：在电源、电池、电子设备的生产线上，对产品进行批量测试，通过可编程功能快速调用测试参数，实现自动化测试，提升生产效率，保障产品质量一致性
5
实验室测试：科研机构、高校实验室中，用于电子电路、电力电子等相关实验，模拟各种负载场景，研究电路特性、验证理论模型，或进行新产品的性能验证与优化
6
动态负载模拟：在需要模拟复杂负载变化的场景（如光伏逆变器测试、新能源汽车电源系统测试）中，通过动态模式设置负载波形，模拟实际工况下的负载波动，测试被测设备的动态响应能力
注意事项 PRECAUTIONS
1
电源连接：操作前确认输入电源符合设备要求（如AC100V - 230V±10%，50Hz/60Hz±2Hz），正确连接电源输入线，确保接地良好，避免电源异常导致设备损坏或安全隐患
2
负载连接：连接被测设备与负载模组时，确保电压、电流方向正确，避免电压反向，检查接线端子是否牢固，防止接触不良引发打火、测试数据异常等问题
3
参数设置：设置工作模式、电压、电流、功率等参数时，需参考产品规格，确保参数在设备额定范围内，动态模式下设置序列参数（如斜率、持续时间）需准确，避免因参数错误导致测试失败或设备保护
4
保护功能：熟悉过功率、过电流、过电压、过温等保护功能的触发条件及范围，测试过程中若触发保护，需先断开被测设备连接，检查参数设置及被测设备状态，排除故障后再重新启动测试
5
散热与环境：设备工作时会产生热量，需保证设备周围通风良好，风扇正常运转（若风扇故障，需及时维修或更换），工作环境温度不宜过高（建议低于过温保护阈值85℃），避免影响设备性能或触发过温保护
6
通信与存储：使用通信接口（如RS - 232C、USB、GPIB）时，确保通信线连接正确，驱动程序安装正常；存储测试参数时，确认EEPROM存储功能正常，避免频繁擦写导致存储单元损坏
7
模组扩展：若进行通道扩展，需按照产品手册要求安装扩展模组，确保模组间连接稳固，电源分配合理，避免因扩展不当导致设备故障
8
维护与保养：定期清理设备表面及内部灰尘（断电后操作），检查风扇、接线端子、通信接口等部件的状态，发现异常及时处理，延长设备使用寿命
