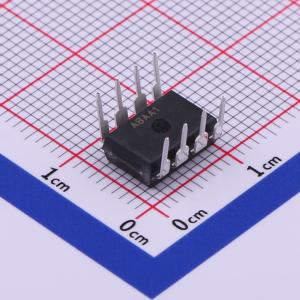

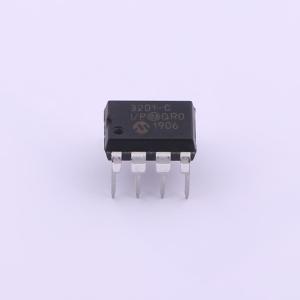

温馨提醒：图片仅供参考，商品以实物为准
MCP3201-CI/P
MCP3201-CI/P
- 描述
- 12位分辨率，最大DNL±1LSB，最大INL±1LSB（MCP3201-B），±2LSB（MCP3201-C），带有片上采样保持电路，支持SPI串行。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3201-CI/P
- 商品编号
- C511273
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.877克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 100kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
MCP3201是一款逐次逼近型12位模数（A/D）转换器，片上集成采样保持电路。它提供单个伪差分输入。差分非线性（DNL）规定为±1 LSB，积分非线性（INL）有±1 LSB（MCP3201 - B）和±2 LSB（MCP3201 - C）两种版本。采用与SPI协议兼容的简单串行接口进行通信。在1.6 MHz的时钟速率下，采样率最高可达100 ksps。工作电压范围为2.7V - 5.5V。低电流设计使其典型待机电流和工作电流分别仅为500 nA和300 μA。提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。
商品特性
- 12位分辨率
- 最大±1 LSB差分非线性
- 最大±1 LSB积分非线性（MCP3201 - B）
- 最大±2 LSB积分非线性（MCP3201 - C）
- 片上采样保持
- SPI串行接口（模式0,0和1,1）
- 单电源供电：2.7V - 5.5V
- VDD = 5V时，最大采样率100 ksps
- VDD = 2.7V时，最大采样率50 ksps
- 低功耗CMOS技术
- 典型待机电流500 nA，最大2 μA
- 5V时最大工作电流400 μA
- 工业温度范围：-40°C至+85°C
- 8引脚MSOP、PDIP、SOIC和TSSOP封装
应用领域
- 传感器接口
- 过程控制
- 数据采集
- 电池供电系统
