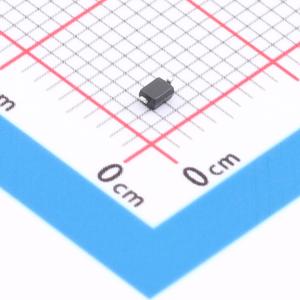

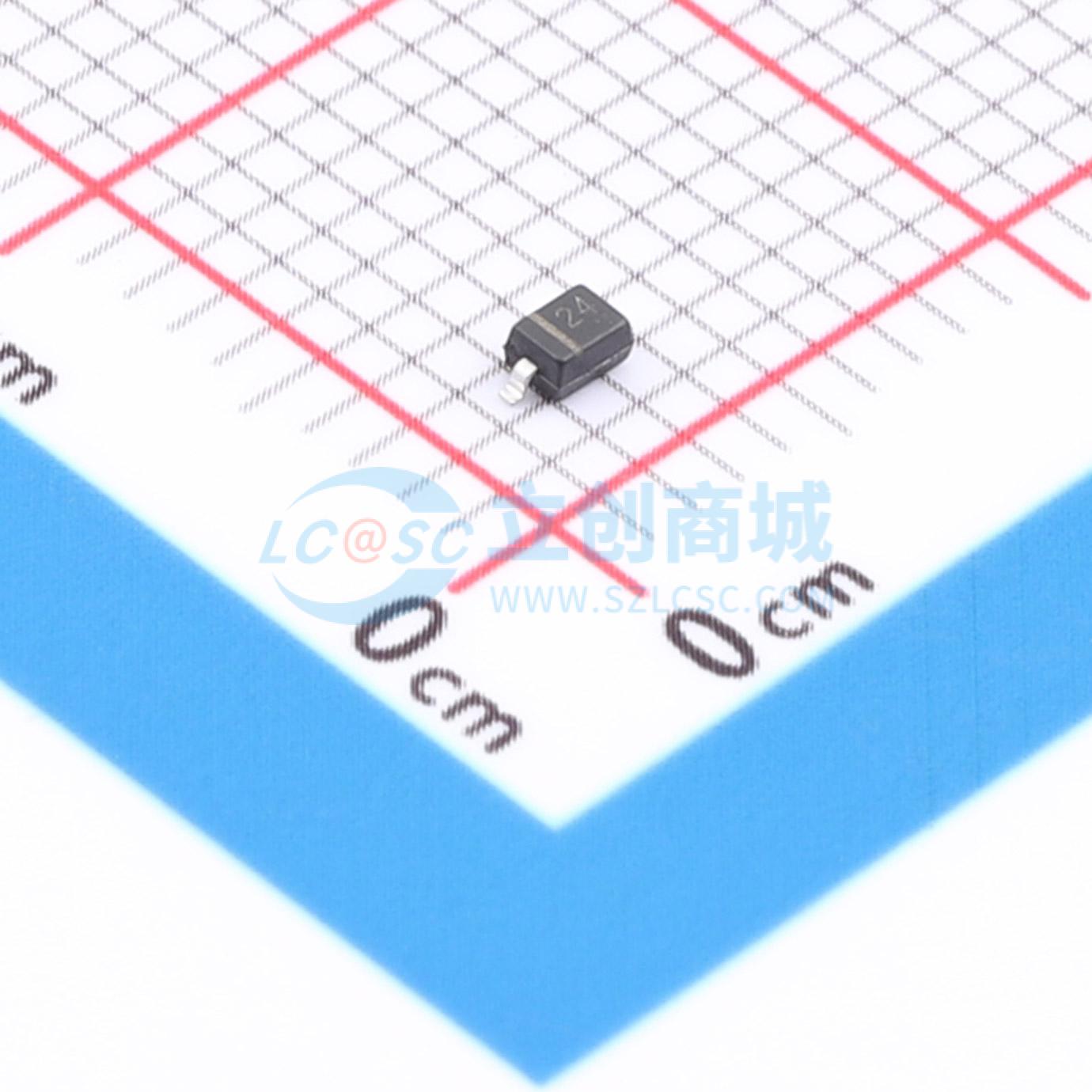

温馨提醒：图片仅供参考，商品以实物为准
HESD1524-A
15V 3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双向，反向截止电压：(PIN 1 to PIN 2：15V)，(PIN 2 to PIN 1：24V)，钳位电压：(PIN 1 to PIN 2：44V)，(PIN 2 to PIN 1：70V)，峰值脉冲电流：3A，适用于电源线、信号线防雷击、静电放电等瞬态冲击的浪涌防护器件。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- HESD1524-A
- 商品编号
- C49435641
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V；24V | |
| 钳位电压 | 70V；44V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20.5V；30.5V | |
| 反向电流(Ir) | 50nA；50nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HESD1524-A采用超小型SOD323表面贴装器件（SMD）塑料封装，旨在保护一条汽车本地互联网络（LIN）总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- IEC61000 - 4 - 2（ESD）± 30kV（接触）± 30kV（空气）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 160瓦峰值脉冲功率（tp = 8/20μs）
- 低钳位电压
- 超低泄漏电流
- 工作电压：15V、24V
- 符合AEC - Q101标准
应用领域
- LIN总线保护
- 汽车应用
