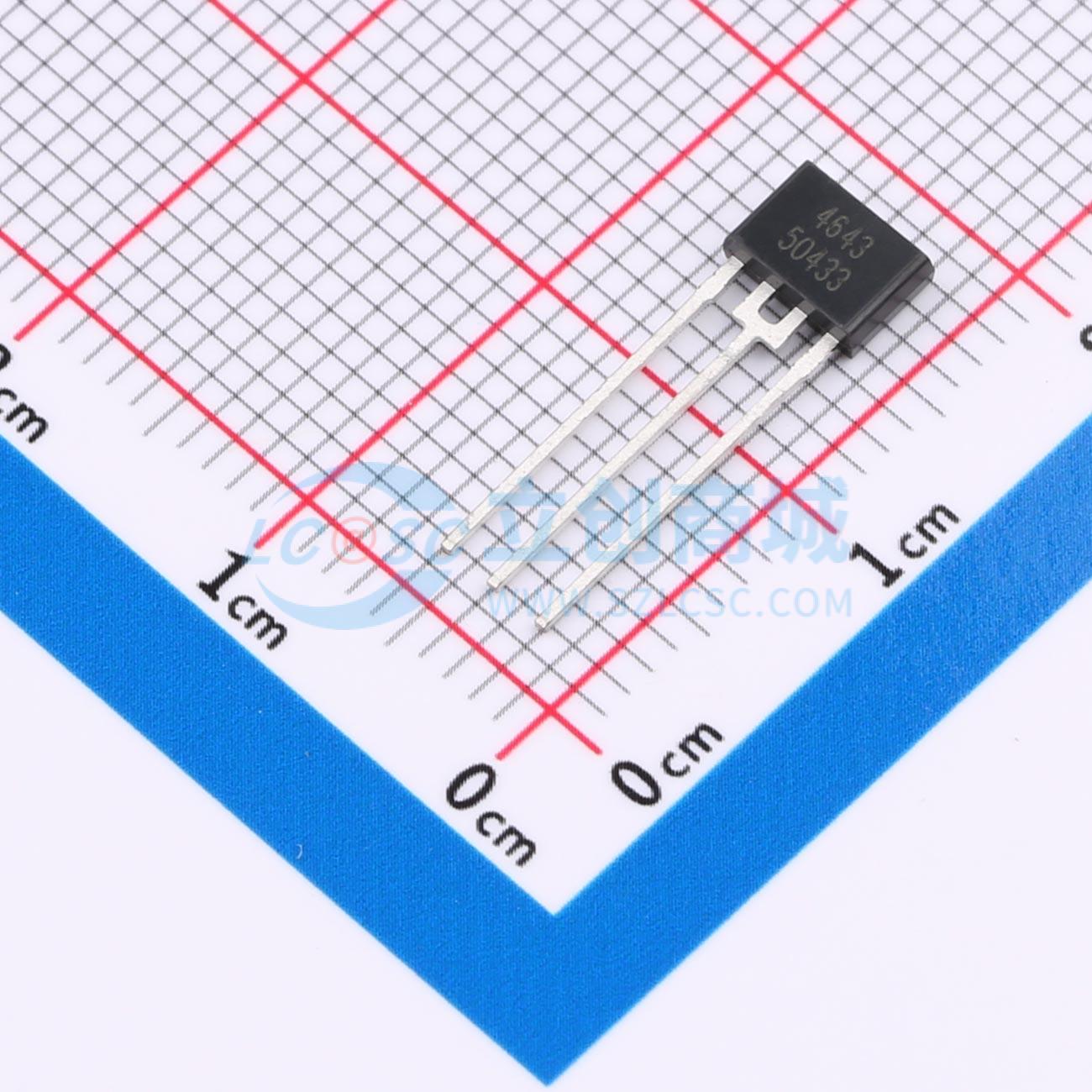

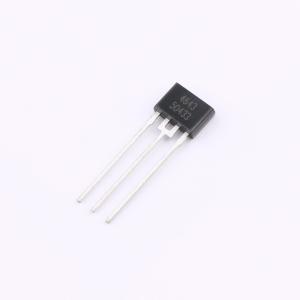

SC4643VB-S-BK-Q
电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规级高精度3pin可编程电流传感器传感器0.6-14mV/Gs。SC4643VB-S-BK-Q 是一颗可编程线性霍尔传感器芯片，内部集成了磁场感应单元，三级可变增益低噪声放大器，输出级和温度检测，静态输出补偿，灵敏度补偿和EEPROM控制模块。它感应垂直于芯片表面的磁场，并按一定比例（与灵敏度有关）转化为电压输出，非常适合于电流检测应用。
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC4643VB-S-BK-Q
- 商品编号
- C49363181
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.1868克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | - | |
| 灵敏度 | 14mV/Gs | |
| 灵敏度温漂 | ±0%/℃ | |
| 线性度 | ±0.2% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 13mA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 内置温度传感器；输出短路保护；输出电压钳位；欠压锁定 |
商品概述
该可编程线性霍尔传感器芯片内部集成了磁场感应单元、三级可变增益低噪声放大器、输出级、温度检测、静态输出补偿、灵敏度补偿和EEPROM控制模块。它感应垂直于芯片表面的磁场，并按与灵敏度相关的比例将其转换为电压输出，非常适合电流检测应用。静态输出电压默认为电源电压的一半，可根据应用需求通过电源和输出引脚进行在线校准。灵敏度可调范围为0.6 - 14 mV/Gs，以适应不同量程的电流检测。内部集成的温度传感器模块允许用户调整温度系数，以补偿灵敏度随温度的变化，配合磁环的温度系数，从而提高传感器精度。典型工作电压为5.0V，极限耐压可达15V，工作温度范围为-40 - 150℃。提供TO92U和TO94封装。
商品特性
- AEC-Q100认证产品
- 可编程高速线性霍尔传感器芯片
- 静态输出电压
- 灵敏度 0.6 - 14 mV/Gs
- 零点和灵敏度温度系数
- 响应时间低至 3.7μs
- 带宽 120kHz
- 低噪声
- 工作电压范围 4.5 - 5.5V
- 工作温度范围 -40 - 150℃
- 电源欠压保护，输出短路保护
- TO92U 和 TO94 无铅无卤封装
应用领域
- 无刷电机电流检测
- 过流检测
- AC/DC变换器
- 位置检测
