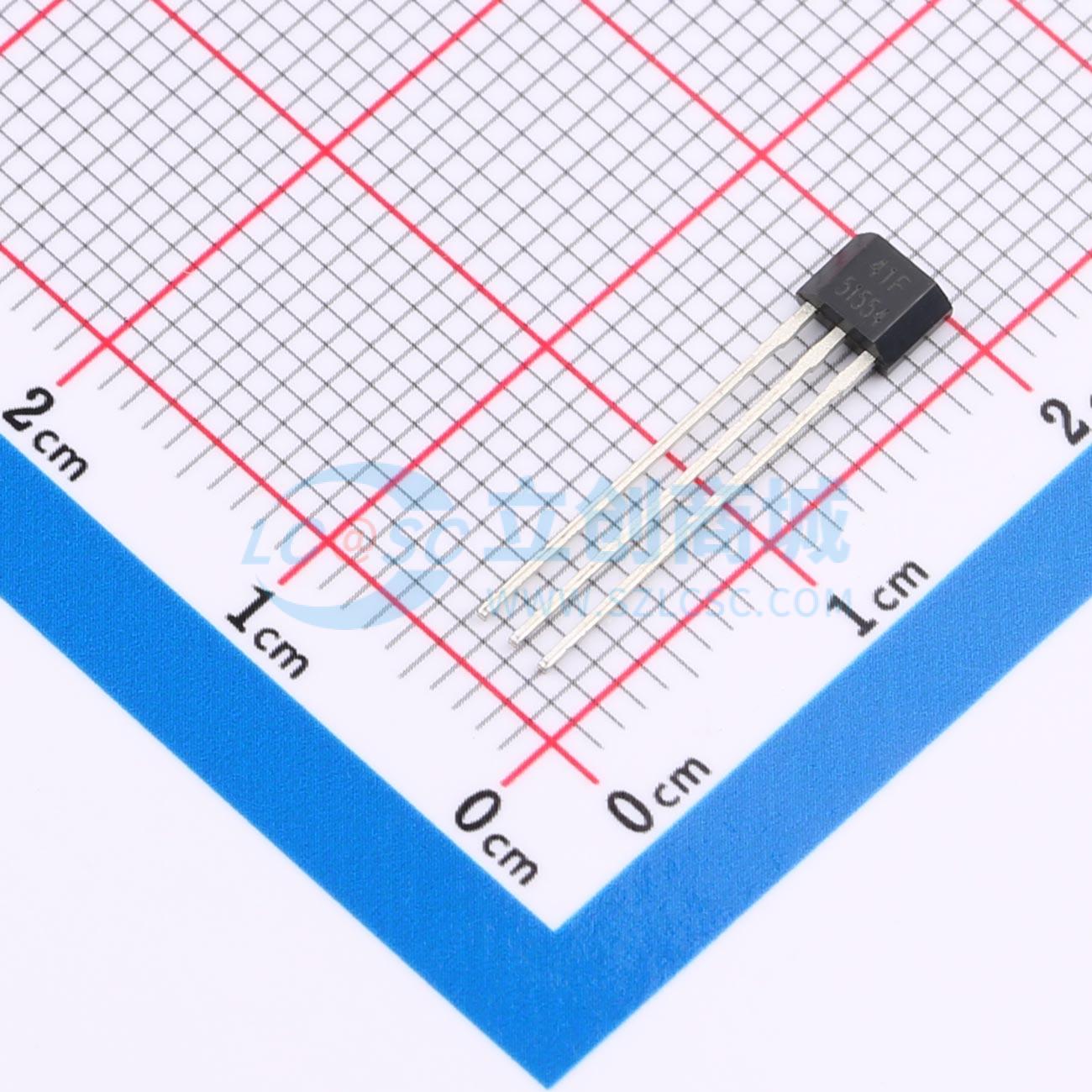

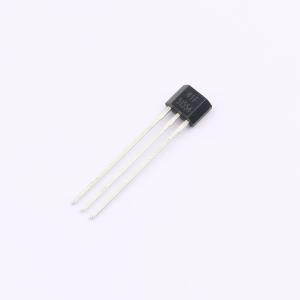

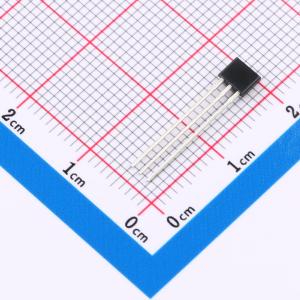

温馨提醒：图片仅供参考，商品以实物为准
SC1245A3-BK
霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 直插、高可靠性、双极、电机应用。SC1245S2-BK 是一款高性能双极霍尔效应开关传感器，采用高压 Bipolar 技术制造，专为汽车和工业应用而设计。芯片的电源和输出脚集成了过压保护功能，具有抗电磁干扰(EMC)能力强和可靠性高的特点。
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC1245A3-BK
- 商品编号
- C49363183
- 商品封装
- TO-92S-A3
- 包装方式
- 袋装
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3.8V~40V | |
| 输出电流 | 40mA | |
| 工作电流 | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 5mT | |
| 释放点(Gs) | -5mT | |
| 输出类型 | 开路集电极 | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 内置施密特触发器；反向电压保护；内置LDO |
商品概述
SC1245是一款高性能双极霍尔效应开关传感器，采用高压双极技术制造，专为汽车和工业应用而设计。芯片的电源和输出引脚集成了过压保护功能，具备强大的抗电磁干扰能力和高可靠性。该器件包含一个稳压模块、霍尔感应单元、小信号放大模块、温度补偿模块和施密特比较器，确保其在3.8V至40V的电压范围内稳定可靠工作。其采用带滤波保护功能的集电极开路输出形式，可提供40mA的负载电流能力。该产品采用无卤绿色环保工艺，100%无铅亚光镀锡，符合环保要求。
商品特性
- 高瞬态电压保护
- 40mA负载能力
- 宽工作电压范围：3.8V ~ 40V
- 宽工作温度范围：-40℃ ~ 150℃
- 可提供多种小封装形式：SOT23-3L、TO-92S
应用领域
- 汽车电子电机和风扇控制
- 汽车变速箱位置
- 直流无刷电机
