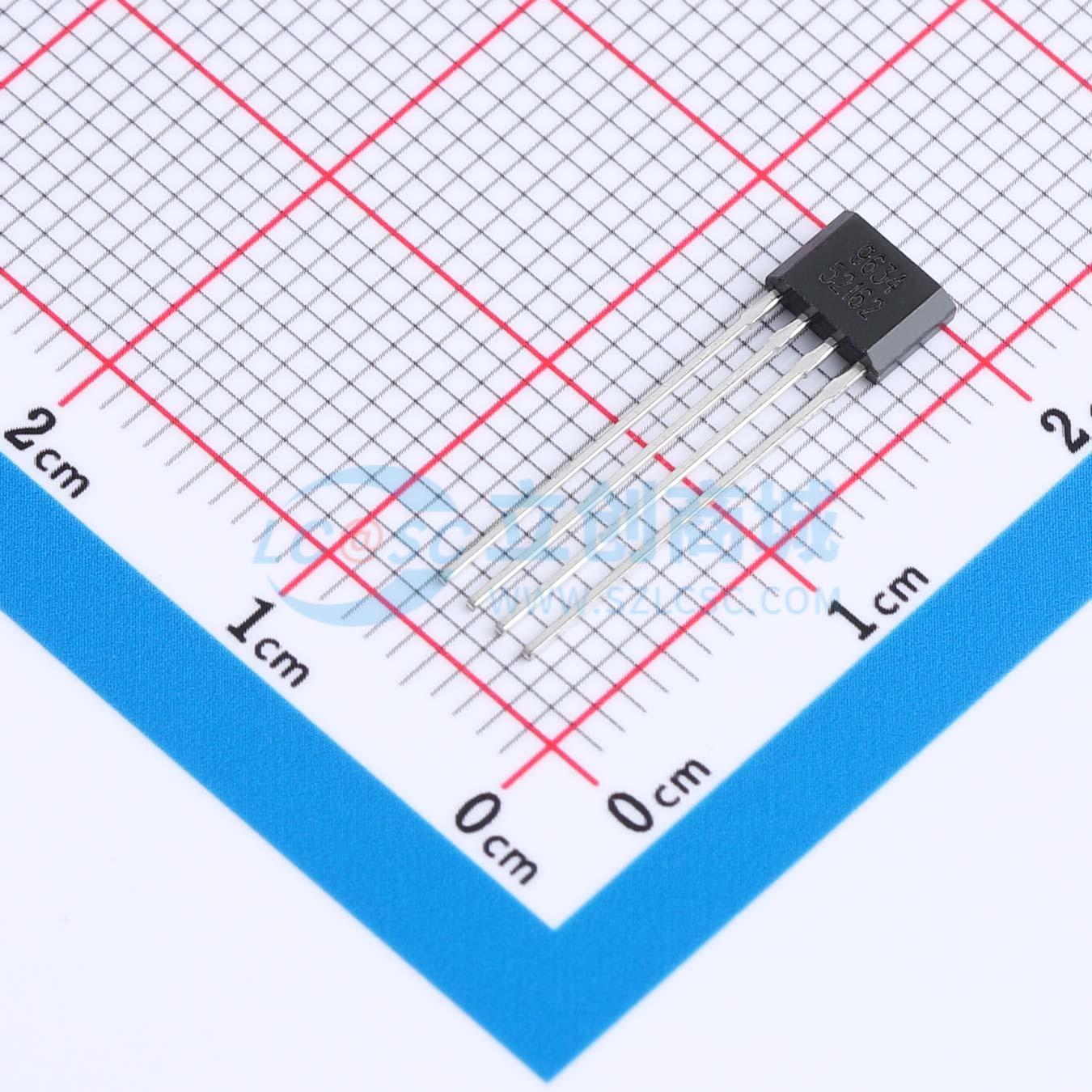

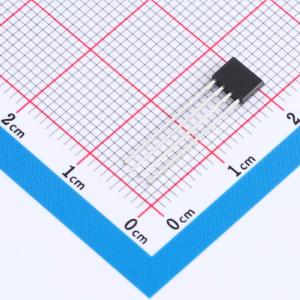

温馨提醒：图片仅供参考，商品以实物为准
SC9634VB-BK
速度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 齿轮、过压保护、反接保护、高灵敏度、速度、双路、正交输出、速度传感芯片
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC9634VB-BK
- 商品编号
- C49363167
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.2116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3.8V~24V | |
| 工作电流 | 6.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 磁延迟 | 1.5mT | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 限流保护；反向电压保护 |
商品概述
SC963X 是一款差分霍尔效应传感器集成电路，具备两个独立通道，可提供正交数字量输出。该器件具有高灵敏度、稳定的温度特性以及良好的对称性，确保在整个工作温度范围内每路输出均能保持稳定的占空比。芯片内部集成两组差分霍尔盘，每组均可检测由旋转环形磁铁或铁磁性靶轮产生的差分磁场。信号经内部滤波器和比较器处理后，最终输出数字量。由于两组霍尔盘在物理布局上存在特定相位差，因此输出的两路信号呈正交关系。每一路数字信号均可用于速度检测，而A/B两路输出的相位关系则用于判别转动方向。为适配不同的齿距（磁极宽度）并输出理想的正交信号，SC963X 提供了三种内部霍尔盘物理间距选项，对应型号分别为：SC9632VB-BK（2.1mm）、SC9633VB-BK（1.2mm）和 SC9634VB-BK（1.8mm）。该芯片采用 TO-94 封装，表面为亚光镀锡工艺，并使用无卤环保材料制造。
商品特性
- 两路数字量正交A/B输出
- 高灵敏度
- 背磁可选南极和北极
- 精准的过零翻转
- 所有引脚均具备过压保护
- 电源端具备反接保护
- 工作电压范围：3.8V ~ 24V
- 工作温度范围：-40℃ ~ 150℃
- TO-94 封装
应用领域
- 电机编码器
- 速度传感器
