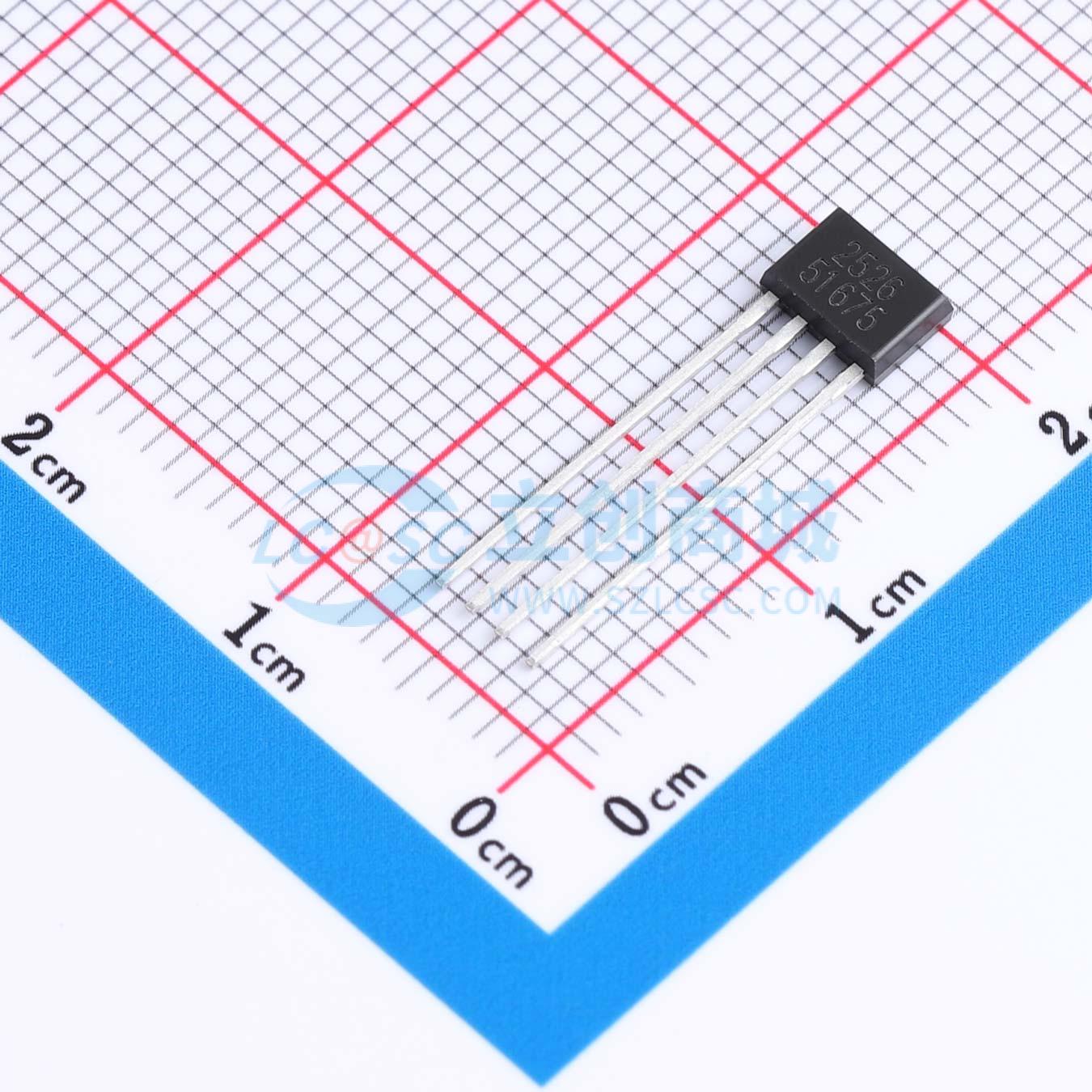

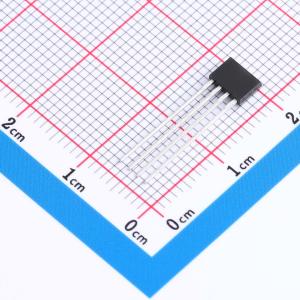

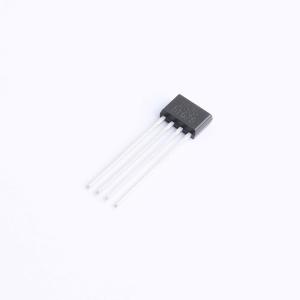

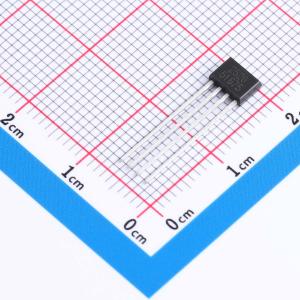

温馨提醒：图片仅供参考，商品以实物为准
SC2526VB-AB-BK
霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 直插、AB双路正交输出、高灵敏度、编码器。SC2526VB-AB-BK 是一款双路霍尔效应开关产品，基于60VBCD 工艺平台设计制造，适合在包含有环形磁场，需要检测速度和方向的应用中。温度补偿和斩波技术的运用在全工作温度范围内保证了精确的磁场翻转点。
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC2526VB-AB-BK
- 商品编号
- C49363166
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.2013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | - | |
| 工作电压 | 2.8V~40V | |
| 输出电流 | 40mA | |
| 工作电流 | 2.04mA | |
| 工作点(Gs) | -3mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 3mT | |
| 磁延迟 | 6mT | |
| 输出类型 | 开漏 | |
| 采样频率 | 20kHz | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 内置施密特触发器；限流保护；反向电压保护；欠压锁定；内置LDO |
商品概述
该系列是一款双路霍尔效应开关产品，采用60V BCD工艺平台设计制造，适用于包含环形磁场且需要检测速度和方向的应用场景。通过温度补偿和斩波技术，在整个工作温度范围内确保了精确的磁场翻转点。对于速度加方向输出选项，每个磁对极会在Q2产生一个速度信号，在Q1产生一个方向信号，且方向信号超前速度信号400纳秒。对于速度加速度输出选项，Q2和Q1的输出则是相位差为90度的速度信号。内部集成的稳压电路使芯片能够在2.8V至40V的宽电压范围内工作，满足工业和汽车应用需求。两个霍尔感应点相距1.33毫米，推荐使用相应的磁环协同工作。该系列提供6脚SOT23-6L和4脚TO-94封装，采用100%无铅无卤绿色框架，符合环保要求。
商品特性
- 通过AEC-Q100汽车级认证
- 宽工作电压范围：2.8V ~ 40V
- 稳定的磁场翻转点
- 带限流保护功能的漏极开路输出：40mA
- 反向电压保护：-27V
- 宽工作温度范围：-40℃ ~ 150℃
- 双通道的翻转点匹配
- 霍尔版间距：1.33mm
- 90度相差最佳磁极间距：2.5mm
- 输出功能选项：速度+方向；速度+速度
- 方向信号超前速度信号：400ms
- 封装形式：SOT23-6L(56)；TO-94(VB)
应用领域
- 带防夹功能的升降窗
- 旋转方向和速度的检测
- 角度位置检测
- 带防夹功能的电动开关
