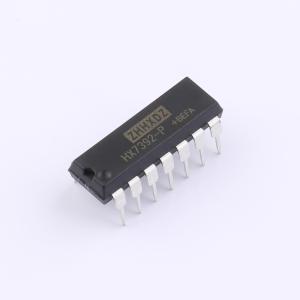

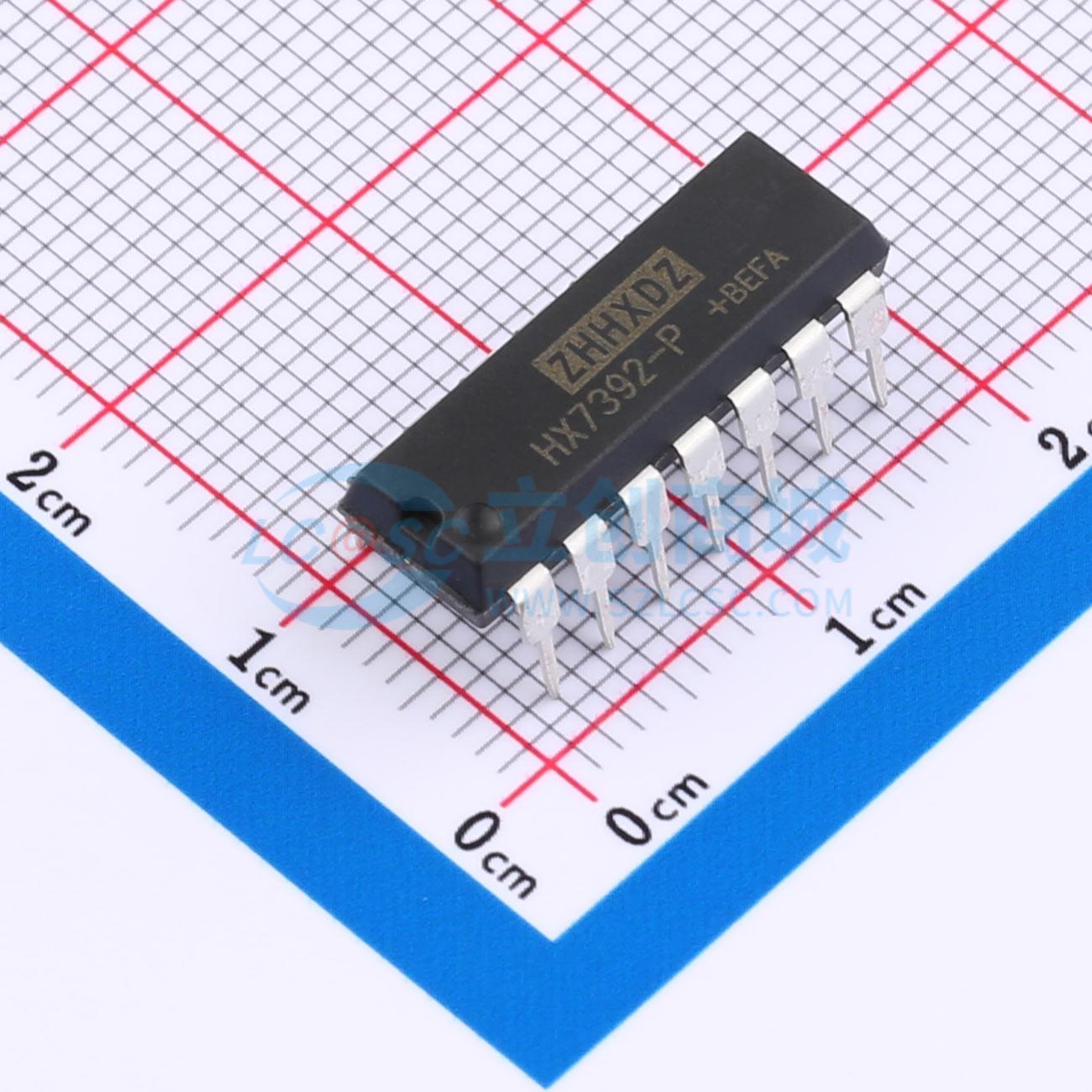

HX7392-P实物图
  • HX7392-P商品缩略图
  • HX7392-P商品缩略图
  • HX7392-P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HX7392-P

高压高速功率MOSFET和IGBT驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
PBF是高压、高速功率MOSFET和IGBT驱动器,具有独立的高端和低端参考输出通道。专有HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LUTTc输出兼容,低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级,旨在实现最小的驱动器交叉传导。传播延迟匹配,便于在高频应用中使用。浮动通道可用于驱动高端配置中工作电压高达500V或600V的N沟道功率MOSFET或IGBT。
商品型号
HX7392-P
商品编号
C49339811
商品封装
DIP-14​
包装方式
管装
商品毛重
1.7052克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;高边
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)-
拉电流(IOH)-
工作电压10V~20V
上升时间(tr)25ns
属性参数值
下降时间(tf)17ns
传播延迟 tpLH120ns
传播延迟 tpHL94ns
工作温度-40℃~+85℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)15uA
功能特性使能关断;交错导通保护

商品概述

HX7392-S/HX7392-P 是高压、高速功率 MOSFET 和 IGBT 驱动器,具有独立的高侧和低侧参考输出通道。其采用专有的高压集成电路和抗闩锁 CMOS 技术,实现了坚固的单片结构。逻辑输入兼容标准 CMOS 或 LSTTL 输出,逻辑电平可低至 3.3V。输出驱动器采用高脉冲电流缓冲级设计,旨在最小化驱动器的交叉导通。传播延迟经过匹配,以简化在高频应用中的使用。浮置通道可用于驱动高侧配置中的 N 沟道功率 MOSFET 或 IGBT,其工作电压最高可达 500V 或 600V。

商品特性

  • 浮置通道专为自举操作设计
  • 完全工作电压可达 +500V 或 +600V
  • 耐受负瞬态电压,对 dV/dt 效应免疫
  • 栅极驱动电源电压范围从 10V 到 20V
  • 双通道均具备欠压锁定功能
  • 兼容 3.3V 逻辑电平
  • 独立的逻辑电源电压范围从 3.3V 到 20V
  • 逻辑地与功率地之间具有 ±5V 的偏移容限
  • 带下拉电阻的 CMOS 施密特触发输入
  • 支持逐周期边沿触发的关断逻辑
  • 双通道匹配的传播延迟
  • 输出与输入同相
