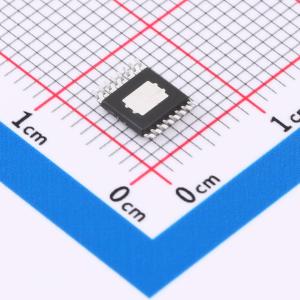

温馨提醒：图片仅供参考，商品以实物为准
HX8833-S
双H桥电流控制电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于玩具、打印机和机电一体化设备。采用H桥配置中的N沟道功率MOSFET为两个直流有刷电机、一个双极步进电机、螺线管或感性负载供电，内置电流调节功能。具备过流、短路和过热保护等安全功能，可通过内部关断和故障输出引脚实现。具有低功耗睡眠模式，可提高能源效率。采用带散热焊盘技术的16引脚TSSOP封装。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX8833-S
- 商品编号
- C49339813
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.154867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 2.7V~14V | |
| 输出电流 | 800mA | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 800mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 过流保护；死区/直通保护；过温保护；欠压锁定 |
商品概述
HX8833-S是一款双桥电机驱动器，适用于玩具、打印机和机电一体化设备。它采用N沟道功率MOSFET构成的H桥配置，可驱动两个直流有刷电机、一个双极步进电机、螺线管或感性负载，并内置电流调节功能。安全特性包括通过内部关断和故障输出引脚实现的过流、短路和过热保护。低功耗睡眠模式可提高能效。该器件采用带Power PAD技术的16引脚TSSOP封装。
商品特性
- 双H桥电流控制电机驱动器，可驱动两个直流电机或一个步进电机
- 低MOSFET导通电阻：HS + LS = 800 mΩ
- 输出电流（在VM = 5V，25°C条件下） - PWP封装选项下每个H桥为0.8A RMS，1.2A峰值
- 输出可并联以获得 - 1.6A RMS，2.4A峰值（PWP封装）
- 宽电源电压范围：2.7V 至 15V
- PWM绕组电流调节和限流功能
- 热增强型表面贴装封装
应用领域
- 电池供电玩具
- POS打印机
- 视频安防摄像头
- 办公自动化设备
- 游戏机
