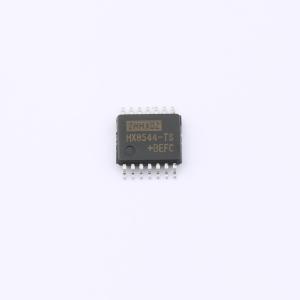

HX8544-TS

低功耗轨到轨运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有轨到轨输入和输出电压反馈特性的低功耗运算放大器。该器件具备较宽的输入共模电压范围和输出摆幅，最低工作电压可达2.1V，而最大推荐工作电压为5.5V。它广泛应用于各类袖珍或便携式立体声收录机中作为功率放大器。在每路运算放大器约消耗45μA的情况下，能够提供高达1.1MHz的增益带宽积。此外，该产品具有极低的输入偏置电流（约为10pA），使其适用于集成光电二极管放大器及压电传感器。其轨到轨输入和输出缓冲功能也非常适合单电源系统中的特定集成电路设计。该系列放大器的应用领域包括安全监测、便携式设备、电池与电源管理、供应控制以及低功耗传感器系统中的信号处理与接口设计。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX8544-TS
商品编号: C49339816
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.2834克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.1MHz
	输入失调电压(Vos)	800uV
	输入失调电压温漂(Vos TC)	2.7uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	27nV/√Hz@1kHz
	共模抑制比(CMRR)	70dB
	静态电流(Iq)	45uA
	输出电流	30mA
	工作温度	-40℃~+85℃
	单电源电压	2.1V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.25V；1.25V~2.75V
	功能特性	-

商品概述

HX8544-S/HX8544-TS是一款具有轨到轨输入和输出电压反馈特性的低功耗运算放大器。具备较宽的输入共模电压范围和输出摆幅，最低工作电压可达2.1V，最大推荐工作电压为5.5V。广泛应用于各类袖珍或便携式立体声收录机中作为功率放大器。在每路运算放大器约消耗45μA的情况下，能够提供高达1.1MHz的增益带宽积。具有极低的输入偏置电流，使其适用于集成光电二极管放大器及压电传感器。其轨到轨输入和输出缓冲功能也非常适合单电源系统中的特定集成电路设计。

商品特性

低功耗
轨到轨输入和输出，典型0.8mV的失调电压
单位增益稳定
增益带宽积1.1MHz
低输入偏置电流：10pA级，小于1nA
2.1V~5.5V的工作电压
低工作电流：45μA每通道
小型封装，适用于SOP-14/TSSOP-14

应用领域

传感器接口
压电传感放大器
医疗器械
音频输出
电池供电设备
便携式系统
