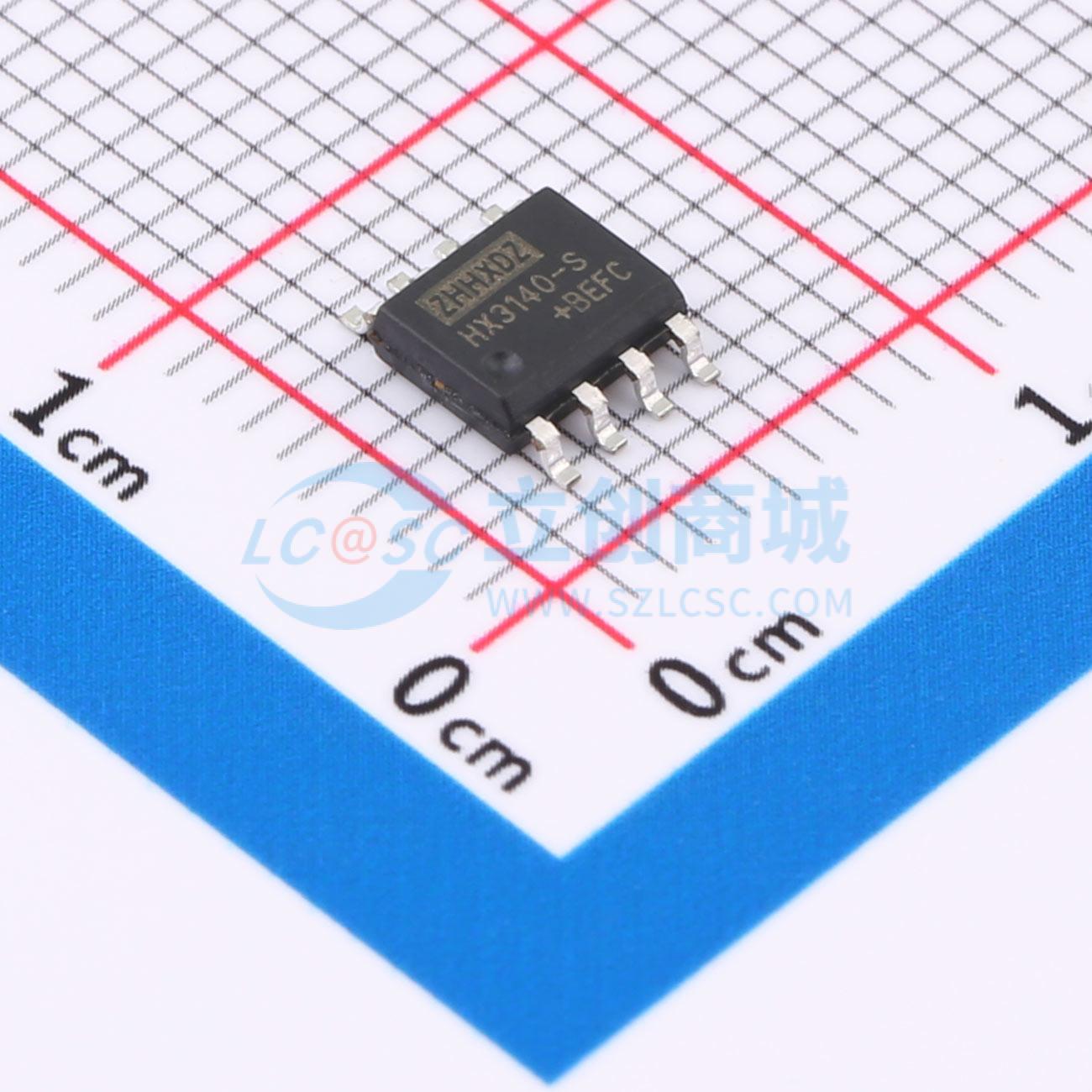

温馨提醒：图片仅供参考，商品以实物为准

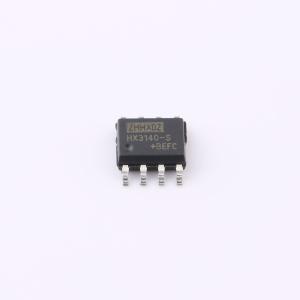

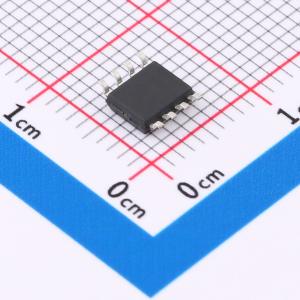

HX3140-S
BiMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种单路集成运算放大电路，结合了高压PMOS和高压双极型晶体管的优点，集成于一块单片上。提供SOP8或DIP8封装形式。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX3140-S
- 商品编号
- C49339820
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | 45mA | |
| 工作温度 | - | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
HX3140-S/HX3140-P 是一款单通道集成运算放大器电路，融合了高压PMOS和高压双极型晶体管的优势，并集成在单个芯片上。该器件提供SOP8或DIP8封装选项。
商品特性
- 输入级集成带栅极保护的MOSFET(PMOS)
- 极高的输入阻抗
- 极低的输入电流
- 高速性能
应用领域
- 电流-电压转换电路
- 直流逆变焊机
- ICL7107数字电压表
