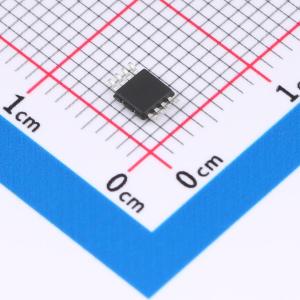

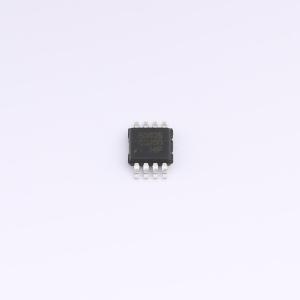

温馨提醒：图片仅供参考，商品以实物为准
GM8563S
实时时钟(RTC)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM8563是一款12C总线串行接口的CMOS实时时钟RTC芯片
- 品牌名称
- GMIC(绿微)
- 商品型号
- GM8563S
- 商品编号
- C49329006
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.152667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 告警功能；可编程时钟输出 |
商品概述
8563是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器。所有地址和数据通过I²C总线接口串行传输，最大总线速度为400 Kbit/s。每次读写数据后，内嵌的字地址寄存器会自动递增。该芯片广泛应用于移动电话、便携式仪器仪表、传真机等电池供电产品。
商品特性
- 低待机电流：典型值为0.25 μA (VDD = 3 V @ 25 °C)
- 时钟工作电压：1.0 V ~ 5.5 V (Tamb = 25 °C)
- 400 kHz I²C总线接口 (VDD = 1.8 V ~ 5.5 V)
- 可编程时钟输出频率：32.768 kHz、1024 Hz、32 Hz、1 Hz
- 内部集成振荡器电容
- 报警和定时器功能
- 内部电源复位功能
- 开漏中断输出引脚
- I²C总线从地址：读-0A3H；写-0A2H
