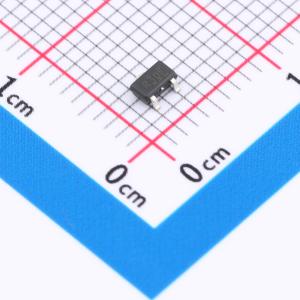

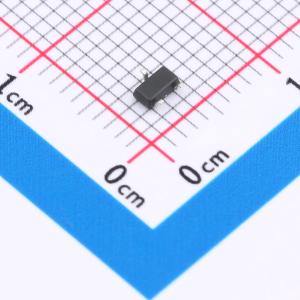

REF3030AIM3/TR
低漂移、低功耗、小尺寸电压基准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Series Voltage Reference
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- REF3030AIM3/TR
- 商品编号
- C49328980
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.059767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 3V | |
| 输出电流 | 5mA | |
| 精度 | ±0.15% | |
| 温度系数 | 30ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
REF30xx系列器件是低温度漂移（最大30 ppm/℃）、低功耗、高精度CMOS电压基准，具有±0.15%的初始精度，工作电流低，功耗小于500 μA。该器件还提供非常低的输出噪声，为15 μVₚ₋ₚ/V，这使其能够在噪声关键型系统中与高分辨率数据转换器配合使用，保持高信号完整性。该器件采用相同的SOT-23-3封装，为REF30xx和LM4132提供了增强的规格和引脚对引脚替换。器件的低输出电压迟滞和低长期输出电压漂移进一步提高了稳定性和系统可靠性。REF30xx的工作温度范围宽，为-40℃至+125℃。
商品特性
- 电压选项：1.25 V、2.048 V、2.5 V、3.0 V、3.3 V、4.096 V
- 初始精度：±0.15%（最大值）
- 低温漂系数：30 ppm/℃（最大值）
- 0.1至10 Hz频段的输出1/f噪声：20 μVₚ₋ₚ/V
- 电源电压：2.7至5.5 V
- 功耗：< 500 μA
- 启动时间：< 400 μs
- 工作温度：-40℃至125℃
- 输出电流：±5 mA
应用领域
- 数据采集系统
- 可编程逻辑控制器模拟输入/输出模块
- 现场变送器
- 电机驱动控制模块
- 电池测试设备
