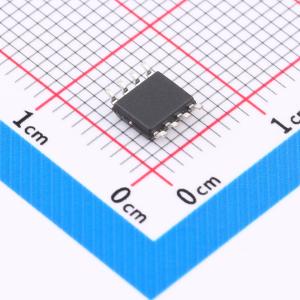

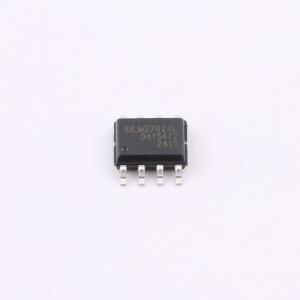

温馨提醒：图片仅供参考，商品以实物为准
SiLM27624LCA-DG
30V,5A 双通道低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道、高速、低端栅极驱动器，可有效驱动MOSFET和IGBT功率开关。采用固有地最小化直通电流的设计，能够向电容性负载提供和吸收高峰值电流脉冲，提供轨到轨驱动能力和极小的传播延迟，典型值为20ns。在12V VDD电源下，提供5.0A源极、5.0A漏极峰值驱动电流能力。
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SiLM27624LCA-DG
- 商品编号
- C49329025
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~30V | |
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 1.8V | |
| 输入低电平(VIL) | 1.2V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
SiLM27624 是一款双通道、高速、低边栅极驱动器，可有效驱动 MOSFET 和 IGBT 功率开关。其设计旨在最小化直通电流，能够为容性负载提供高峰值电流脉冲，具备轨到轨驱动能力和极小的传播延迟，典型值为 20ns。该器件在 12V VDD 电源下可提供 5.0A 源极和 5.0A 漏极峰值驱动电流能力。
商品特性
- 两个独立的栅极驱动通道
- 5.0A 峰值源极和 5.0A 峰值漏极电流驱动能力
- 快速传播延迟（典型值 20ns）
- 快速上升和下降时间（典型值 7ns 和 6ns）
- 4.5V ~ 30V 单电源范围
- 欠压锁定
- 兼容 TTL 和 CMOS 的输入逻辑阈值
- 输入端可处理负电压（-5V）
- 两通道间 2ns 延迟匹配
- 可并联两个输出以获得更高驱动电流
- 输入浮空时输出保持低电平
- 工作温度范围 -40℃ ~ 150℃
- SOP8 和 MSOP8-EP 封装选项
应用领域
- 开关模式电源
- DC-DC 转换器
- 电机控制
- 太阳能发电
- 新兴宽带隙功率器件（如 GaN）的栅极驱动
