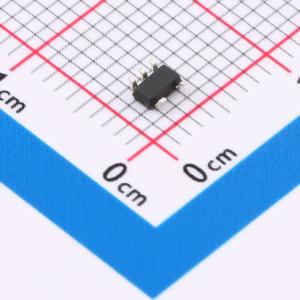

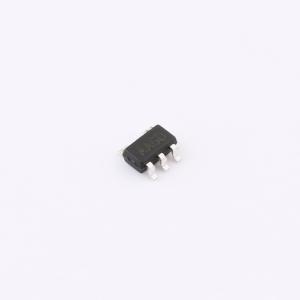

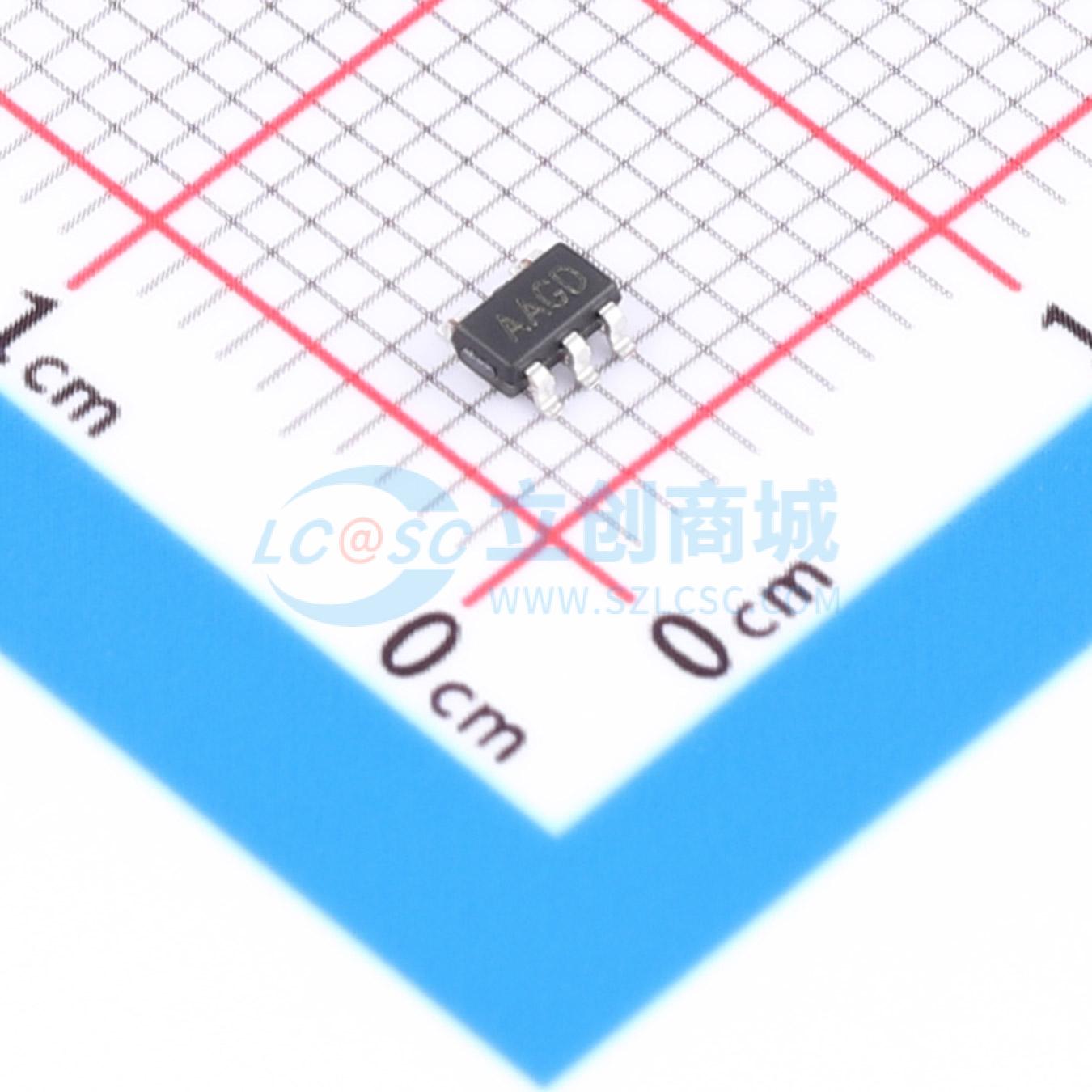

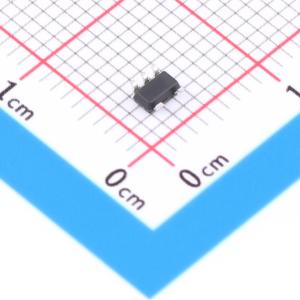

GM6001DR
运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM6001系列运算放大器的增益带宽积高达1MHz，压摆率为0.8V/μs，在5V电源电压下每个放大器的静态电流为75μA。MCP6001系列旨在为低电压、低噪声系统提供最佳性能。
- 品牌名称
- GMIC(绿微)
- 商品型号
- GM6001DR
- 商品编号
- C49329003
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0431克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
600X系列具有1MHz的高增益带宽积、0.8V/μs的压摆率以及在5V电压下每放大器75μA的典型静态电流。该系列旨在为低电压和低噪声系统提供性能，能够驱动重负载实现轨到轨输出摆幅。其输入共模电压范围包含地电位，整个600X系列的最大输入失调电压为3.5mV。该系列器件的工作温度范围扩展至工业级（-40°C ~ +125°C），工作电压范围为1.8V至6V。6001单通道放大器提供绿色SC70-5和SOT23-5封装。6002双通道和6004四通道放大器分别提供SOP-8、MSOP-8以及绿色SOP-14和TSSOP-14封装。
商品特性
- 单电源工作电压范围：+1.8V ~ +6V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 每放大器静态电流：75μA（典型值）
- 内置射频抗电磁干扰滤波器
- 工作温度范围：-40°C ~ +125°C
- 小型封装：6001提供SOT23-5和SC70-5封装；6002提供SOP-8和MSOP-8封装；6004提供SOP-14和TSSOP-14封装
应用领域
- 专用集成电路输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器
- 便携式系统
