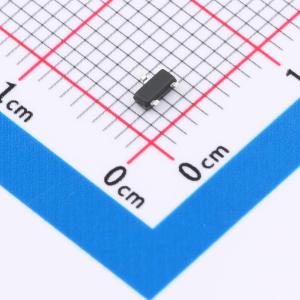

温馨提醒：图片仅供参考，商品以实物为准
JTD6206-3.0V
3V 300mA 8V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压8V，输出3.0V，300MA
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD6206-3.0V
- 商品编号
- C49308256
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 8V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 50dB@(1kHz) | |
| 压差 | 190mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3uA | |
| 噪声 | 30uVrms | |
| 功能特性 | 短路保护；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
6206系列是采用CMOS和激光修调技术制造的高精度、低功耗、三端、正电压稳压器。该系列能够提供大电流，同时具有极小的压差。该器件包含限流电路、驱动晶体管、精密基准电压源和误差校正电路，兼容低等效串联电阻的陶瓷电容器。限流器的折返电路既可作为短路保护，也可作为输出引脚的输出电流限制器。输出电压通过内部激光修调技术设定，可在1.2V至5.0V范围内以0.1V为步进进行选择。该系列提供SOT-23、SOT23-3和SOT-89封装。
商品特性
- 低功耗
- 低压差
- 低温度系数
- 低静态电流：在6V时为3μA
- 输出电压精度：容差为±2%
应用领域
- 电池供电设备
- 基准电压源
- 相机和摄像机
- 便携式影音系统
- 手机
- 便携式游戏机
