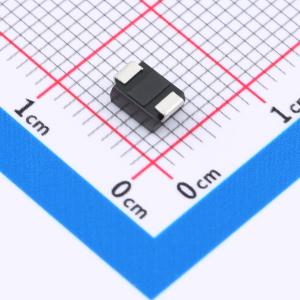

温馨提醒：图片仅供参考，商品以实物为准
P6SMB15CA 15C-TD
双向 12.8V 28.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDSEMIC瞬态电压抑制二极管（TVS）在工业自动化控制系统中，用于保护 PLC、传感器、执行器等免受工业现场产生的电压瞬变影响，提高系统稳定性和可靠性
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- P6SMB15CA 15C-TD
- 商品编号
- C49301901
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.185467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12.8V | |
| 钳位电压 | 21.2V | |
| 峰值脉冲电流(Ipp) | 28.3A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 15.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 采用10/1000 μs波形时，峰值脉冲功率能力达600 W，重复率（占空比）：0.01 %
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J - STD - 020标准的MSL 1级，无铅最高峰值温度为260°C
- 可提供符合AEC - Q101标准的产品
- 汽车级订购代码：基础型号P/NHE3或P/NHM3
应用领域
- 用于保护敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业和电信领域传感器单元信号线中引起的电压瞬变。
