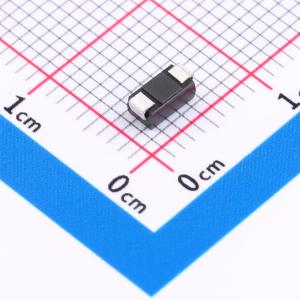

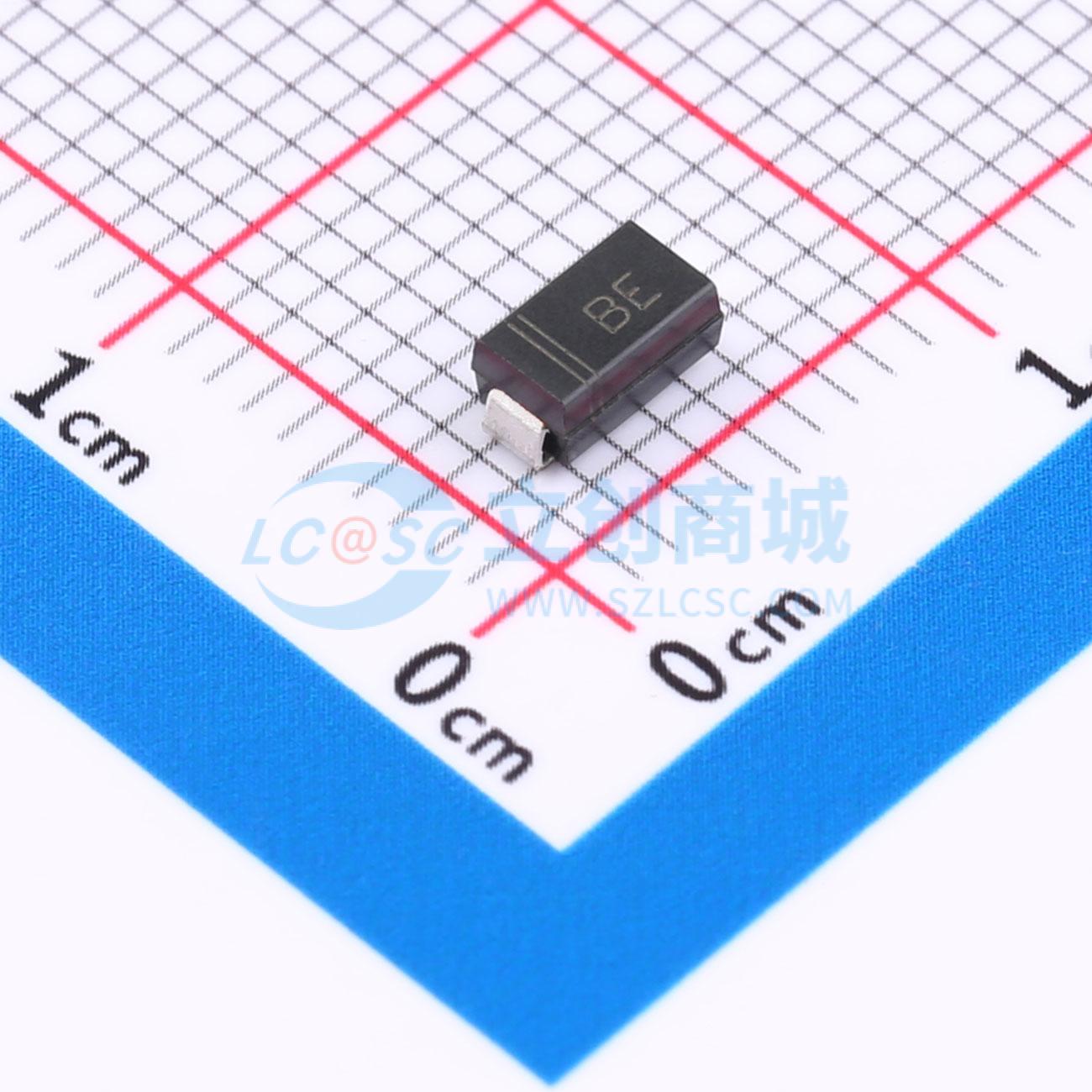

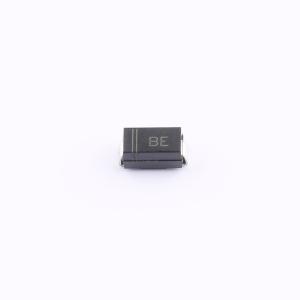

SMAJ12A BE-TD
单向 12V 20.1A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDSEMIC瞬态电压抑制二极管（TVS）在工业自动化控制系统中，用于保护 PLC、传感器、执行器等免受工业现场产生的电压瞬变影响，提高系统稳定性和可靠性
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMAJ12A BE-TD
- 商品编号
- C49301906
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.112909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 20.1A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 采用10/1000μs波形时，峰值脉冲功率能力达400 W，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260°C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码：基础型号为P/NHE3或P/NHM3
应用领域
- 用于敏感电子设备，保护IC、MOSFET、传感器单元信号线免受感性负载开关和雷击引起的电压瞬变影响，适用于消费、计算机、工业、汽车和电信领域。
