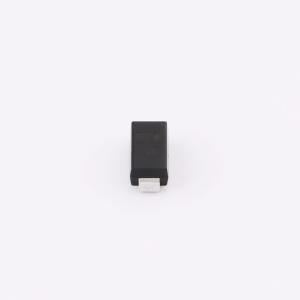

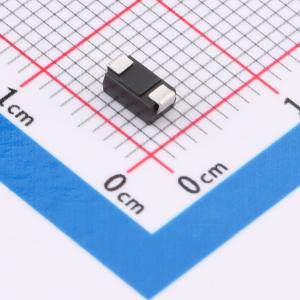

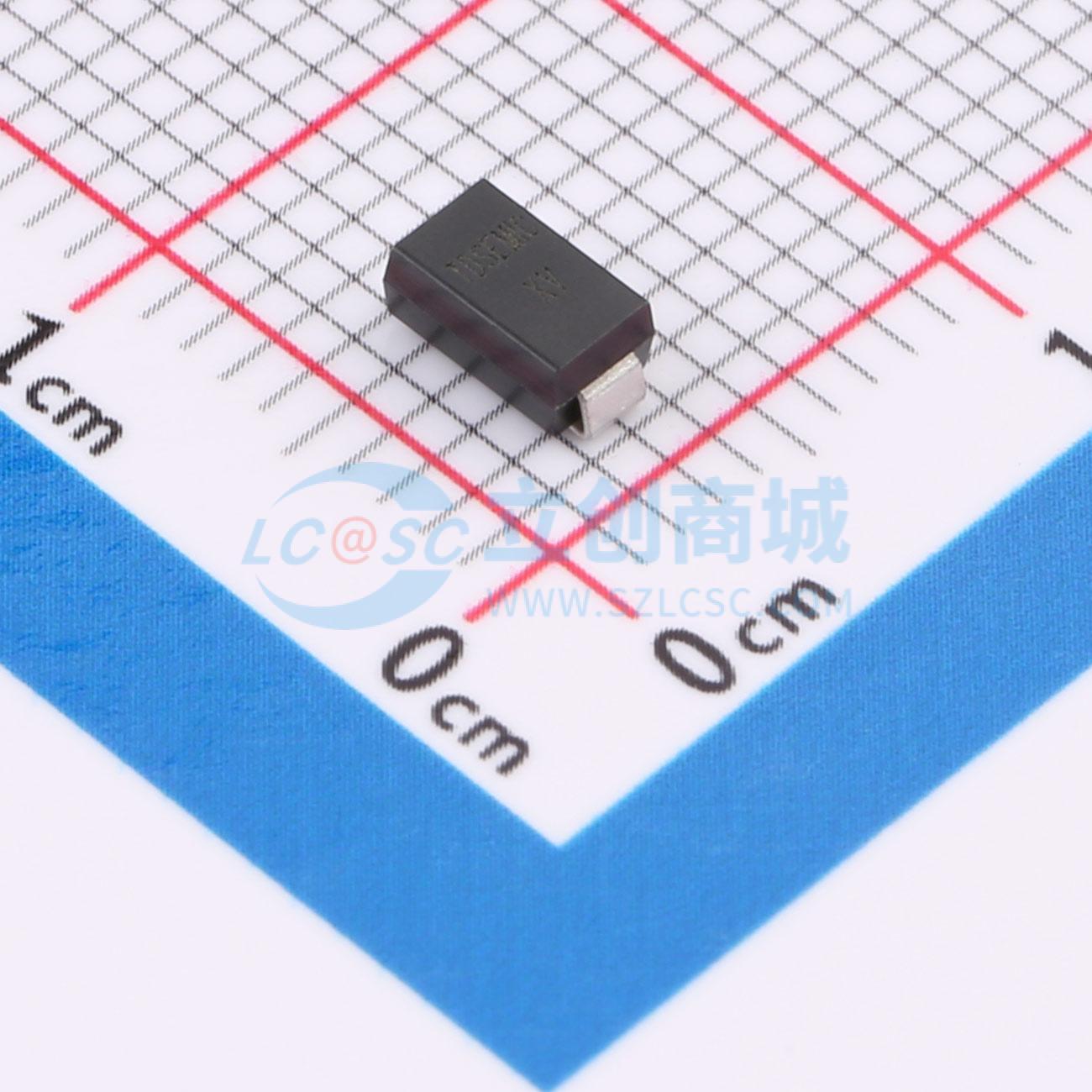

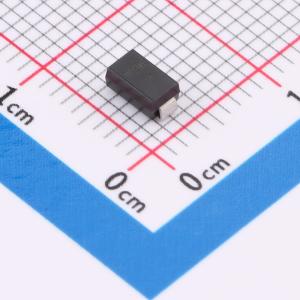

SMAJ20CA XV-TD
双向 20V 12.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDSEMIC瞬态电压抑制二极管（TVS）在工业自动化控制系统中，用于保护 PLC、传感器、执行器等免受工业现场产生的电压瞬变影响，提高系统稳定性和可靠性
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMAJ20CA XV-TD
- 商品编号
- C49301910
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.11584克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 12.3A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 24.5V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动化贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 采用10/1000μs波形时，峰值脉冲功率能力达400 W，重复率（占空比）：0.01%（78 V以上为300 W）
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260°C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码：基础产品编号HE3或HM3
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET以及消费、计算机、工业、汽车和电信领域传感器单元信号线上产生的电压瞬变。
