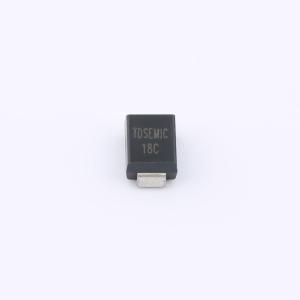

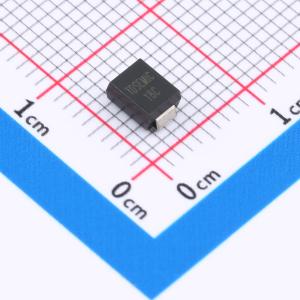

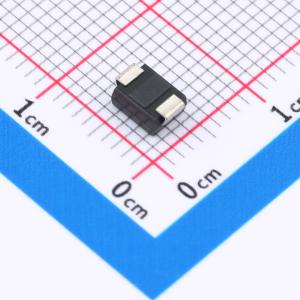

温馨提醒：图片仅供参考，商品以实物为准
P6SMB18CA 18C-TD
双向 15.3V 23.8A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDSEMIC瞬态电压抑制二极管（TVS）在工业自动化控制系统中，用于保护 PLC、传感器、执行器等免受工业现场产生的电压瞬变影响，提高系统稳定性和可靠性
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- P6SMB18CA 18C-TD
- 商品编号
- C49301902
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.191967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15.3V | |
| 钳位电压 | 25.2V | |
| 峰值脉冲电流(Ipp) | 23.8A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 18.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向类型
- 采用10/1000 μs波形时，峰值脉冲功率能力达600 W，重复率（占空比）：0.01 %
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 °C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码：基础产品编号HE3或HM3
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信领域传感器单元信号线上产生的电压瞬变。
