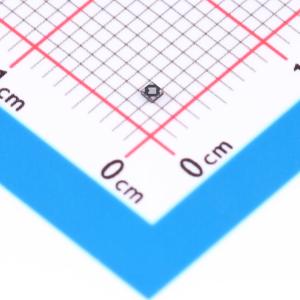

温馨提醒：图片仅供参考，商品以实物为准

TLV7A0325PDQNR3

纳安级功耗、低静态电流、大输出电流、快速瞬态响应的低压差稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV7A0325PDQNR3
商品编号: C49261886
商品封装: DFN-4(1x1)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	压差	270mV@(200mA)
	噪声	130uVrms
	功能特性	使能控制；输出放电；输入欠压保护；短路保护；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TLV7A03是一款超小尺寸、超低静态电流的低压差线性稳压器（LDO），可输出200mA电流，具有出色的瞬态性能。TLV7A03具有250nA的超低IQ，专为超低静态电流为关键参数的应用设计。该器件即使在压差模式下也保持低IQ消耗，进一步延长电池寿命。当处于关断或禁用模式时，器件仅消耗3nA IQ，有助于延长电池搁置寿命。TLV7A03的输出电压范围为0.8V至5.0V，支持50mV步进，可适配现代微控制器（MCU）更低的核心电压。TLV7A03配有智能使能电路，内置受控下拉电阻，即使EN引脚悬空也能保持LDO处于禁用状态。该电路还有助于减少EN引脚下拉所需的外部元件，还可在器件使能时最小化外部下拉电路的电流消耗。TLV7A03全工作范围支持结温-40℃ 至 +125℃运行。

商品特性

超低IQ:典型值250nA，最大值400nA
关断状态IQ:典型值3nA
出色的瞬态响应（1mA 至 50mA）
建立时间小于10μs
下冲80mV
提供封装:1.0mm × 1.0mm X2SON；SOT23-5
输入电压范围:1.5V 至 6.0V
输出电压范围:0.8V 至 5.0V（固定输出）
全温度范围内输出精度1.5%
智能使能下拉
极低压差:VOUT为3.3V、输出200mA时最大值270mV
使用1μF或更大容量电容即可稳定工作

应用领域

可穿戴电子设备
恒温器、烟雾和热探测器
燃气、热力和水表
血糖监测仪和脉搏血氧仪
住宅断路器和故障指示器
楼宇安防和视频监控设备
EPOS读卡器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)
