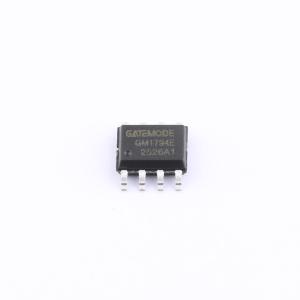

GM1794E
具备电缆反接功能、70V故障保护的RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM1794E是具有电缆反向和±70V故障保护功能的RS-485半双工收发器
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM1794E
- 商品编号
- C49258156
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.306667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；失效保护；低功耗模式 |
商品概述
这些器件设计用于承受过压故障，例如直接短路至电源、接线错误、连接器故障、电缆挤压以及工具误操作。它们对静电放电事件也具有鲁棒性，提供符合人体模型规范的高级别保护。这些器件集成了差分驱动器和差分接收器，由单电源供电。驱动器差分输出和接收器差分输入在内部连接，形成适用于半双工（双线总线）通信的总线端口。电缆反相引脚允许主动纠正安装过程中可能发生的接线错误。检测到通信错误时，用户可向反相引脚施加逻辑高电平，有效反转差分总线端口的极性，从而纠正接反的总线导线。这些器件具有宽共模电压范围，使其适用于长电缆布线上的多点应用。器件工作温度范围为-40°C到125°C。
商品特性
- 总线引脚故障保护电压大于±70V
- 电缆反相功能允许纠正接反的总线引脚
- 共模电压范围（-20V至30V）超过TIA/EIA 485标准要求的两倍
- 总线引脚具备±16kV人体模型静电放电保护
- 降低的单位负载支持多达256个节点
- 接收器针对开路、短路和总线空闲状态具备故障安全功能
- 低功耗：工作期间静态电流为0.5mA
- 上电、掉电期间无毛刺操作
应用领域
- 暖通空调网络
- 安防电子设备
- 楼宇自动化
- 电信设备
- 运动控制
- 工业网络
