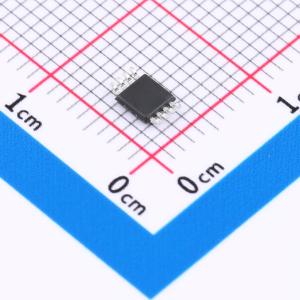

温馨提醒：图片仅供参考，商品以实物为准
GP117-1-MW
两线制V/I转换，4-20mA输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 两线制V/I转换芯片,电压输入 电流输出，Vref输出电压为2.5V
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP117-1-MW
- 商品编号
- C49253664
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | - | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | - | |
| 元件数 | - | |
| 每个电路通道数 | - | |
| 输出类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
GP115/116/117是一款两线制电压/电流转换器，主要用于替代由运算放大器方案实现的电压/电流转换电路。其采用SOIC-8封装以及更小尺寸的MSOP-8封装，相比运算放大器方案在成本和占板面积上具有显著优势。输出电流由输入电流IIN决定，遵循公式IOUT = 100 × IIN。该产品能够满足用户对4-20mA信号传输低成本、高性能的需求。
商品特性
- 两线制电压/电流转换芯片
- 参考电压输出精度为0.15%，典型温度系数为20ppm
- 外围电路结构简单，由于芯片封装较小，需外接三极管辅助散热
- 模拟信号输入范围：0-5V（最大值5.5V）
- 输出电流由输入电流设定，IOUT = 100×IIN
- 两线制电流输出范围：4-20mA
- 输出电流线性度误差典型值为0.02%
- 输出电流电压系数：0.015% of SPAN（8-36V@20mA）
- 输出电流负载系数：0.010% of SPAN（0-600R@20mA@24V）
- 电源电压范围：8V-36V
- 封装：SOIC-8/MSOP8
- 封装湿敏等级：MSL-3（168小时）
- 功耗：<300uA
- 启动时间：<1ms
- 工作温度范围：-40°C ~ 125°C
应用领域
- 0/4-20mA变送器
- 可编程逻辑控制器
- 传感器
- 工业控制
