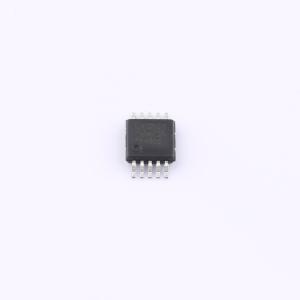

温馨提醒：图片仅供参考，商品以实物为准
GP111AMH
V/I转换，电压输入0-20mA/4-20mA输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针对线性度优化，将模拟电压线性的转换成0-20mA/4-20mA；用户可以通过外部的 Rset进行设置想要的输出范围
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP111AMH
- 商品编号
- C49253666
- 商品封装
- EMSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | - | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | - | |
| 元件数 | - | |
| 每个电路通道数 | - | |
| 输出类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 集成上拉电阻 |
商品概述
GP111 是一款电压/电流转换器，可将模拟电压线性转换为 0-20mA 或 4-20mA 电流；用户可通过外部设置电阻 Rset 配置所需的输出范围；外部可通过 PMOS 管进行功率转移；其内部低压差线性稳压器可通过外围电阻在 3V 至 5.5V 范围内调节输出电压；该器件简化了电压/电流转换电路的设计。
商品特性
- 输出范围可通过 Rset 及外围电路调节，例如产生 0-20mA、4-20mA 或 0-36mA 电流输出（Rset 设置电流公式：Imax = 10×Vinmax/Rset，其中 Vin 为模拟量输入，Vinmax = 5.5V）
- 积分非线性：0.02% 典型值（在量程为 0-25mA 条件下，于 4mA 和 20mA 两点进行校正）
- 输出精度：0.2% 典型值
- 输出电流电压系数：0.01% of SPAN 典型值（8-36V 供电，20mA 输出）
- 输出电流负载系数：0.01% of SPAN 典型值（0-800Ω 负载，20mA 输出，24V 供电）
- 单电源供电范围：8V 至 36V
- 提供输出故障报警功能
- 支持输出关闭功能
- 内部低压差线性稳压器输出可调：可在 3V 至 5.5V 范围内调节
- 低压差线性稳压器温度系数：<20ppm 典型值
- 静态工作电流：500uA
- 启动时间：<500us
- 封装形式：MSOP10-EPAD
- 封装湿敏等级：MSL-3（168小时）
- 工作温度范围：-40°C 至 125°C
应用领域
- 仪器仪表变送器
- 工业模拟信号隔离
- 工业控制器
- PLC 输出驱动
