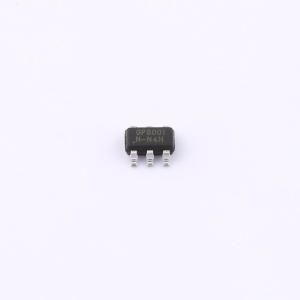

GP8001-OW
PWM信号转0-5V/0-10V模拟信号
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 将0%-100%占空比的PWM信号输入，线性转换成0-10V的模拟电压输出 精度小于0.2%
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP8001-OW
- 商品编号
- C49253869
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | - | |
| 通道数 | 1 | |
| 工作电压 | 11V~32V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型 | PWM-模拟转换器 | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | - | |
| 静态电流(Iq) | 1.2mA | |
| 功能特性 | 内置基准源 |
商品概述
GP8001 是一款将脉宽调制信号转换为模拟信号的转换器，相当于一个具有脉宽调制信号输入和模拟信号输出的数模转换器。该器件可将占空比为 0% 至 100% 的脉宽调制信号线性转换为 0 ~ 10.05V 的模拟电压，且输出满量程电压精度优于 0.2%。
商品特性
- 将 0% ~ 100% 占空比的脉宽调制信号输入，线性转换为 0 ~ 10.05V 的模拟电压输出。
- 输入信号范围：0% ~ 100%
- 输入脉宽调制信号频率范围：50Hz ~ 50KHz
- 输入脉宽调制信号高电平：2.7V ~ 5.5V
- 支持使能和关断 0 ~ 10.05V 输出功能
- 内置高性能低温漂基准，输出温度系数典型值为 20ppm/℃
- 输出满量程电压误差：< 0.2%（典型值 0.1%）
- 输出电压线性度误差：典型值 0.1%
- 电压系数：< 40ppm/V
- 电流系数：典型值 100ppm/mA
- 驱动能力：最大 10mA
- 内置过流保护和低压保护
- 静电放电能力：> 2KV
- 电源电压：11V ~ 32V
- 封装：SOT-23-6
- 功耗：< 1.5mA
- 启动时间：< 2ms
- 响应周期：三周期响应
- 建立时间：< 200us
- 工作温度：-40°C ~ 85°C
应用领域
- 马达调速
- LED调光
- 逆变器
- 电源
- 工业模拟信号隔离
- 变频器
- 伺服调速
