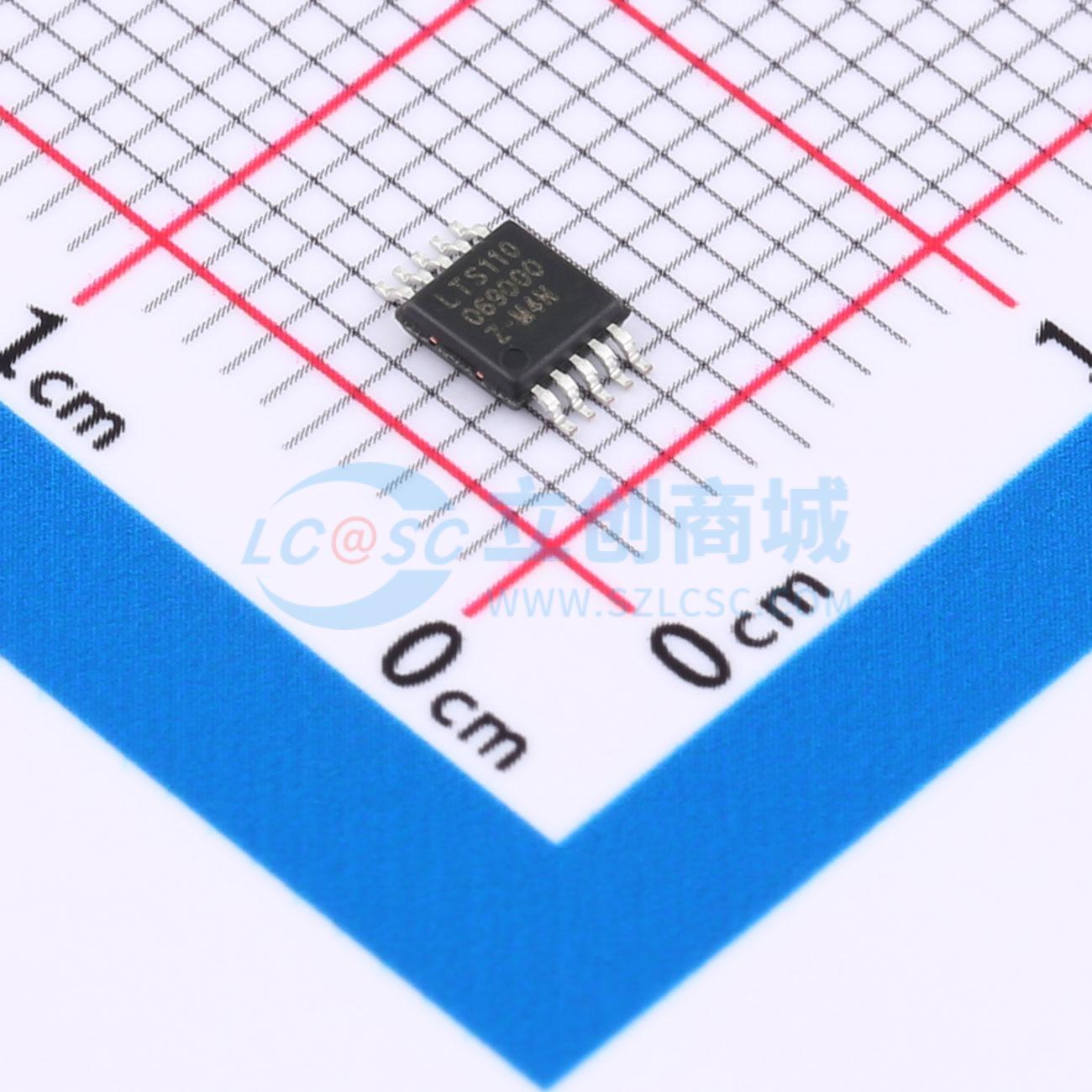

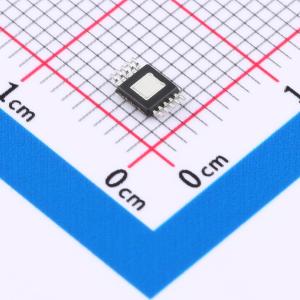

LTS110BMH
转换器/电平移位器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针对线性度优化 将模拟电压线性的转换成0-20mA/4-20mA；用户可以通过外部的 Rset进行设置想要的输出范围 ,针对零点做了优化
- 品牌名称
- Guestgood(客益)
- 商品型号
- LTS110BMH
- 商品编号
- C49253870
- 商品封装
- EMSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.0825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | - | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | - | |
| 元件数 | - | |
| 每个电路通道数 | - | |
| 输出类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 集成上拉电阻 |
商品概述
LTS110是一款电压-电流转换器，能够将模拟电压线性地转换为0-25mA或4-20mA的电流输出。用户可通过外部电阻Rset设定所需的输出范围，并借助外部三极管实现功率转移。该器件集成了一个低噪声、高精度的2.5V基准电压源，简化了电压-电流转换电路的设计。
商品特性
- 输出范围可通过Rset及外围电路调节，支持0-20mA、4-20mA、0-25mA电流输出
- 设置电流公式：Imax = 10×Vinmax / Rset (Vin为模拟量输入，Vinmax=5.5V)
- 积分非线性：典型值0.02% (在4mA和20mA校正后，SET=2kΩ)
- 输出电流温度系数：B版本典型值10ppm，C版本典型值50ppm
- 输出电流电压系数：典型值0.01% of SPAN (8-36V供电，20mA输出)
- 输出电流负载系数：典型值0.01% of SPAN (0-800Ω负载，20mA输出，24V供电)
- 单电源供电范围：8V至36V
- 具备输出断线检测功能
- 支持输出关闭
- 集成低压差稳压器输出：2.5V
- 低压差稳压器温度系数：典型值10ppm
- 静态工作电流：典型值220μA
- 启动时间：小于500μs
- 封装：MSOP10-EPAD
- 封装湿敏等级：MSL-3 (168小时)
- 工作温度范围：-40°C 至 125°C
应用领域
- 仪器仪表变送器
- 工业模拟信号隔离
- 工业控制器
- PLC输出驱动
