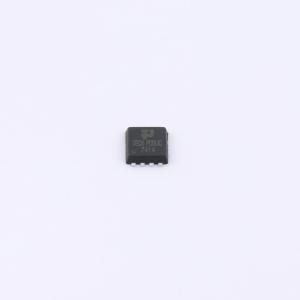

温馨提醒：图片仅供参考，商品以实物为准
SI7414DN-TP
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI7414DN-TP
- 商品编号
- C49230905
- 商品封装
- PDFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.242333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 930pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 230pF |
商品特性
- 漏源电压（VDS）：60V
- 漏源电流（IDS）（栅源电压（VGS） = 10V 时）：30A
- 导通状态漏源电阻（RDS(ON)）（栅源电压（VGS） = 10V 时）：≤ 12mΩ（典型值）
应用领域
- 负载开关
- 高频开关与同步整流
- 电池保护
- 不间断电源
