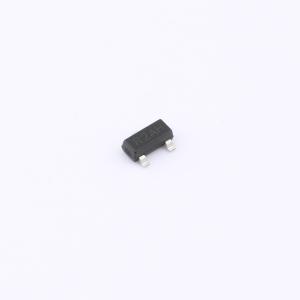

温馨提醒：图片仅供参考，商品以实物为准

TP4040AH25S3

45uA 100ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这是一款具有多种功能的并联电压基准源，易于使用，适用于各种应用。引脚固定输出设备无需外部电容器。与所有容性负载一起工作时可操作且稳定。此外，该基准源具有低动态阻抗、低噪声和低温系数，可在宽范围的工作电流和温度内确保稳定的输出电压。采用SOT23封装，节省空间。最小电流为45μA（典型值），适合便携式应用。额定工作温度范围为 -40℃至 +125℃。
品牌名称: TECH PUBLIC(台舟)
商品型号: TP4040AH25S3
商品编号: C49230917
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

这是一款功能多样、易于使用的并联电压基准，适用于各种应用。该引脚固定输出器件无需外部电容器，可在所有容性负载下稳定工作。此外，该基准具有低动态阻抗、低噪声和低温漂系数，确保在宽工作电流和温度范围内输出电压稳定。其采用节省空间的SOT23封装，最小工作电流典型值为45μA，适合便携式应用，是理想选择。其额定工作温度范围为-40℃至+125℃。

商品特性

低输出噪声
无需输出电容器
可承受容性负载
低温漂：典型值2mV
低温漂系数：最大100 ppm/°C
固定反向击穿电压2.5V
输出电压容差（A级±0.1%；B级±0.2%；C级±0.5%）
封装形式 SOT23

应用领域

电池供电设备
数据采集系统
精密音频组件
仪器仪表
过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	20mA
	精度	±0.1%
	温度系数	100ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	45uA
	最小阴极电流调节	45uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	35uVrms
	工作温度	-40℃~+125℃
	功能特性	-
