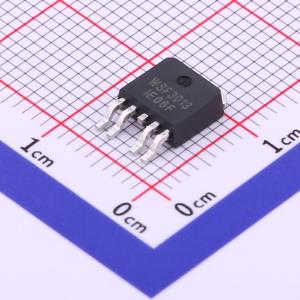

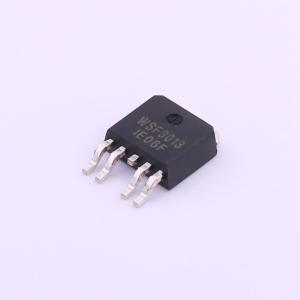

WSF3013
1个N沟道+1个P沟道 耐压:30V 电流:12A 11.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration N+P Type P-Ch VDS(V) -30 VGS(V) 20 ID(A)Max. -11.5 VGS(th)(v) -1.8 RDS(ON)(m?)@4.439V 32 Qg(nC)@4.5V 13 QgS(nC) 1 Qgd(nC) 4 Ciss(pF) 580 Coss(pF) 105 Crss(pF) 72
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF3013
- 商品编号
- C503576
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A；11.5A | |
| 导通电阻(RDS(on)) | 23mΩ@10V,11.5A | |
| 耗散功率(Pd) | 5.25W | |
| 阈值电压(Vgs(th)) | 1.3V；1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@4.5V；13nC@4.5V | |
| 输入电容(Ciss) | 545pF@15V；580pF@15V | |
| 反向传输电容(Crss) | 55pF@15V；72pF@15V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 105pF；95pF |
