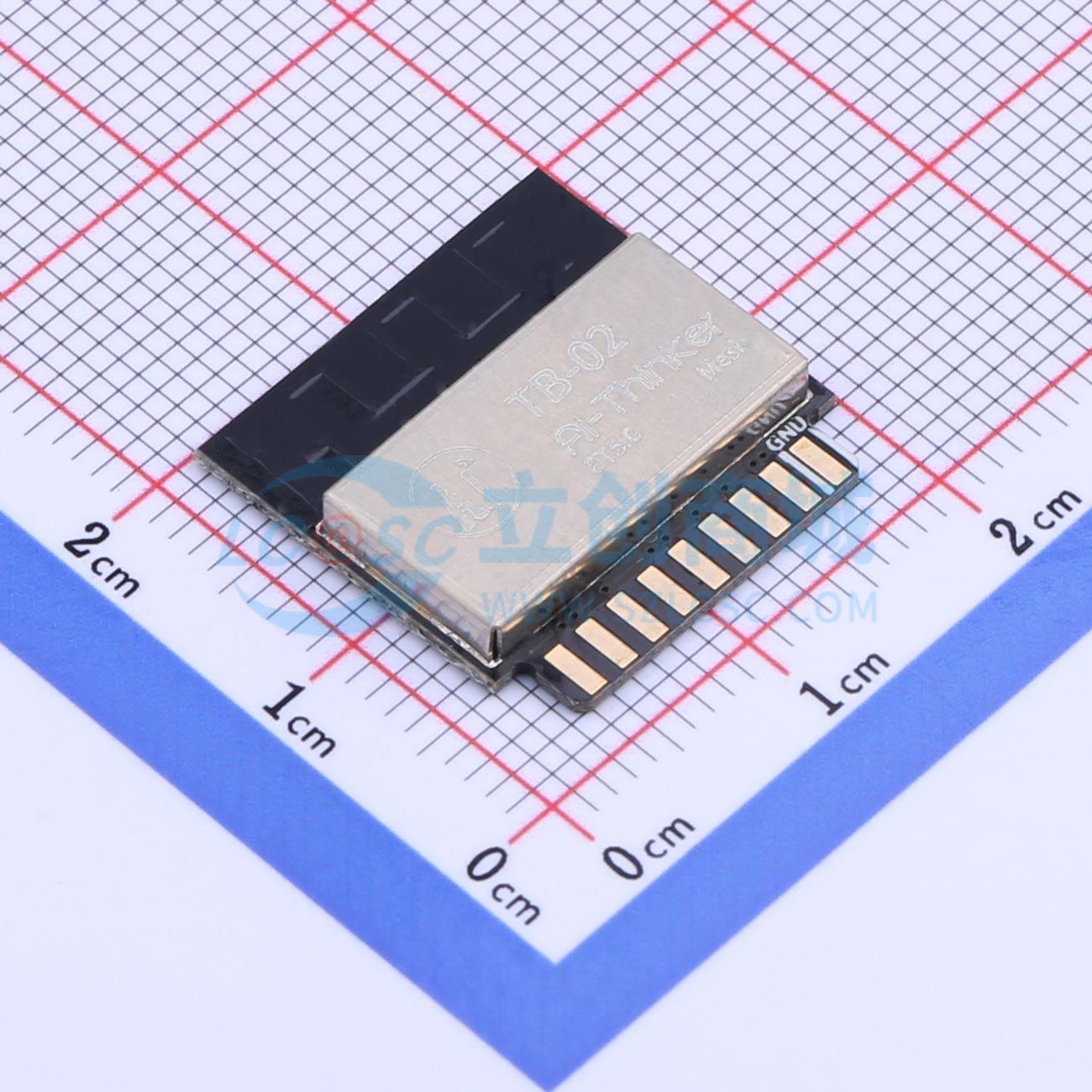

温馨提醒：图片仅供参考，商品以实物为准

TB-02

蓝牙mesh

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是基于TLSR8250F512芯片的蓝牙模块，兼容BT 5.0低功耗天猫精灵Mesh。支持蓝牙模块由天猫精灵直接控制，具有蓝牙Mesh组网功能。采用点对点网络通信，使用蓝牙广播进行通信，可在多设备情况下确保及时响应。主要用于智能灯光控制，可满足低功耗、低延迟和短距离无线数据通信的要求。
品牌名称: Ai-Thinker(安信可)
商品型号: TB-02
商品编号: C503609
商品封装: SMD-13P
包装方式: 编带
商品毛重: 1.13克(g)

商品参数

商品概述

TB-02智能照明模块是一款基于TLSR8250F512芯片设计的符合BT 5.0低功耗TmallGenie Mesh的蓝牙模块；该模块支持天猫精灵直接控制且拥有蓝牙mesh组网功能的蓝牙模块；设备之间通过对等星型网络通讯，采用蓝牙广播进行通讯，可保证多设备情况下响应及时。它主要应用于智能灯控，可满足低功耗、低延时、近距离无线数据通信的要求。

商品特性

无需网关即可直接被天猫精灵控制
1.6mm间距DIP18或者SMD - 13封装
6路PWM输出
自带板载天线，无需设计天线
亮度（占空比）调整范围5%-100%
出厂默认冷色暖色占空比各50%
PWM输出频率1KHz
带小夜灯功能
带墙壁开关切换色温功能

应用领域

智能灯控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	TLSR8250F512芯片
	接口类型	SPI
	支持协议	蓝牙5.0
	发射功率	10dBm
	工作电压	2.7V~3.6V

	属性	参数值
	天线形式	板载PCB天线
	接收电流	7.41mA
	发送电流	22.24mA
	通讯距离	-
	接收灵敏度	-93dBm
	工作温度	-40℃~+85℃
