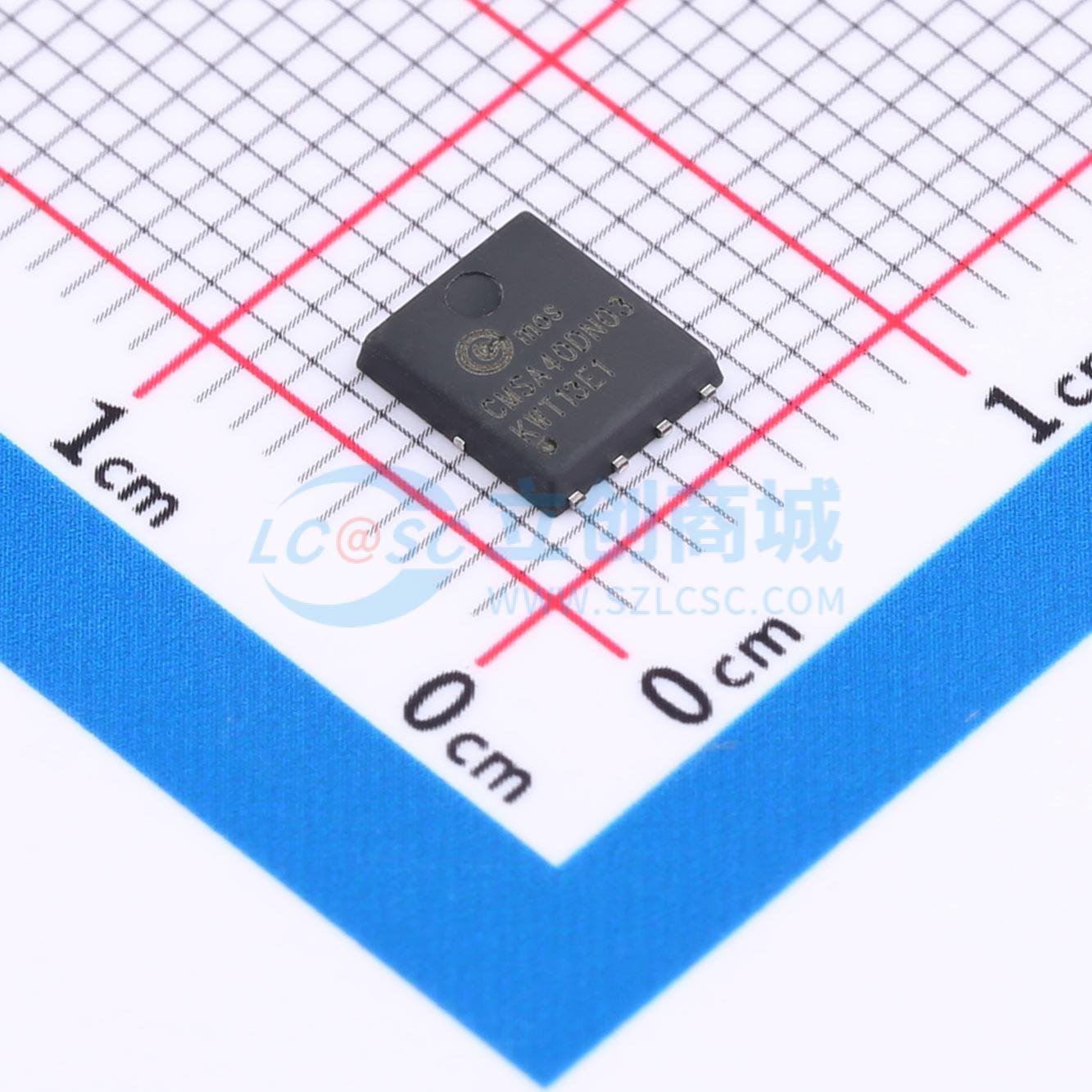

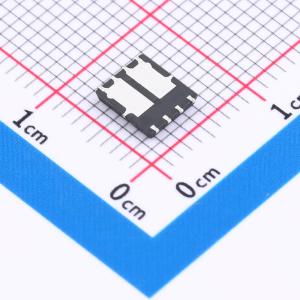

温馨提醒：图片仅供参考，商品以实物为准
CMSA40DN03
N沟道 耐压:30V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，封装：DFN-8 5x6，极性：双N，耐压：30V，电流：40A，10V内阻：0.014Ω，4.5V内阻：0.03Ω，功率：30W，COSS(TYP):590PF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA40DN03
- 商品编号
- C49208400
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF |
商品概述
CMSA40DN03采用先进的沟槽技术,可提供出色的导通电阻RDS(ON),非常适合用于紧凑型DC/DC转换器应用。
商品特性
- 低导通电阻
- 100%雪崩测试
- 小封装尺寸(5x6 mm),适合紧凑型设计
- 符合RoHS标准
- DFN-8 5X6双引脚配置
应用领域
-DC-DC转换器
